荧光灯逆变器4.5V-12V

来源 电子DIY
浏览
发布时间 2014-05-19

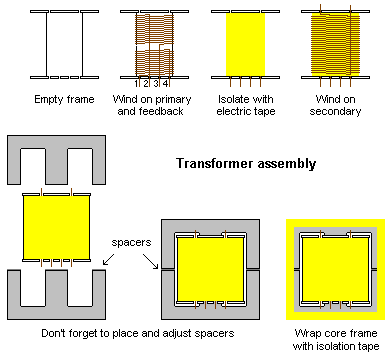

这个逆变器是很容易构造的,可靠的,甚至强大到足以点亮一个15W的荧光灯管。逆变变压器是一个25毫米 x 20毫米x 5毫米的铁氧体磁芯小型高频变压器,30匝初级,15匝的反馈,250匝次级。这种铁氧体磁芯变压器在荧光灯电子镇流器中很常见,你可以在报废的电子镇流器拆下一个,按前面说的参数绕制。

荧光灯逆变器4.5V-12V

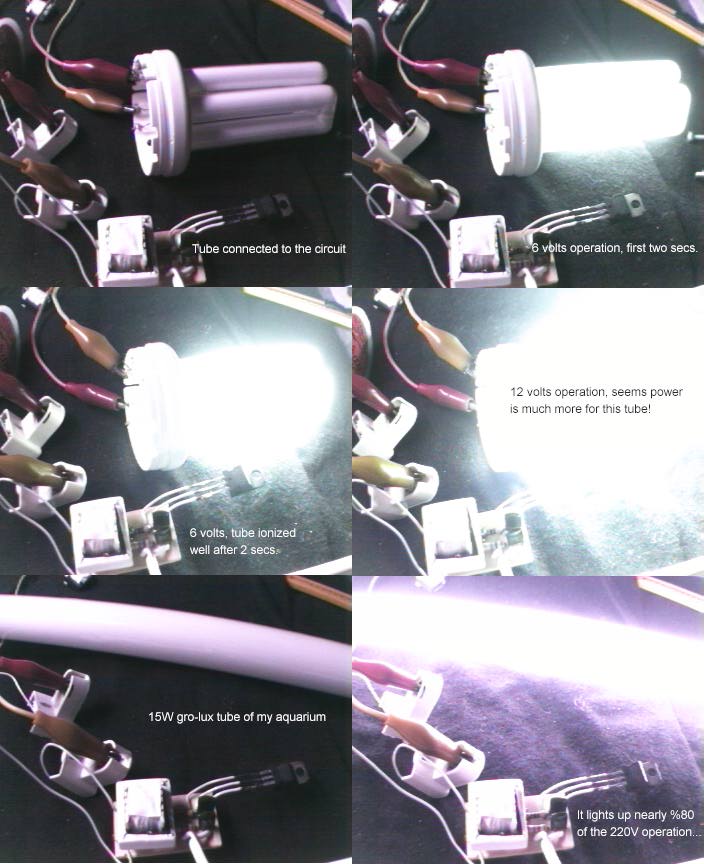

这是一种单晶体管振荡电路,通过变压器反馈绕组形成振荡。电路工作电压4.5伏时使用2SD882三极管,如果使用12V电源则使用BD243C三极管。

荧光灯逆变器4.5V-12V

荧光灯逆变器4.5V-12V
