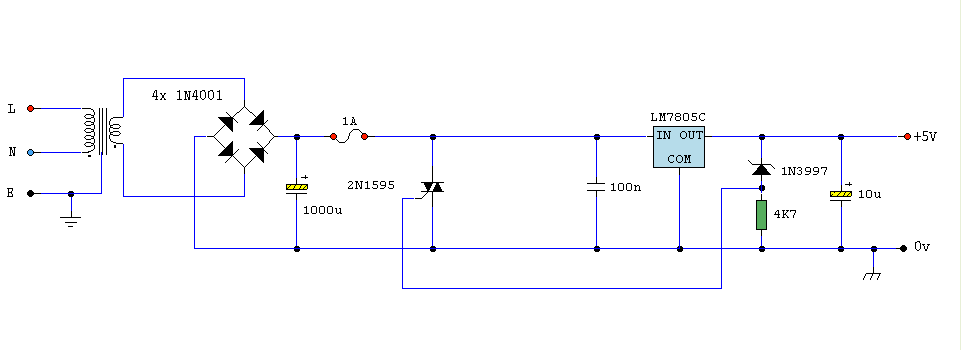

具有过压保护的5伏特稳压电源

为TTL和74LS系列集成电路的5伏稳压电源,必须非常精确和宽容的电压瞬变。 这些IC的短电压尖峰容易损坏。 保险丝会打击其电流额定值超过时,但需要几百毫秒内做出回应。 该电路将在几微秒反应,触发,当输出电压超过齐纳二极管的限制。

该电路采用撬棍方法,其中晶闸管采用和短路的供应,导致保险丝熔断。 这将发生在几微秒以下,所以能提供比普通保险丝更大的保障。 如果输出电压超过5.6Volt,则齐纳二极管将导通,在晶闸管开关(都在几微秒),输出电压,因此减小到0伏和敏感逻辑IC的将被保存。 保险丝仍然需要几百毫秒的打击,但是这并不重要,因为现在的供应,电路已经在零电压和无损伤可以做到的。 直流输入到调节器需要比稳压电压高几伏。 在一个5V稳压器的情况下,我会建议用8-10volts交流次级电压的变压器。

通过选择不同的调节器和齐纳二极管,你可以在任何值建立过VOLTAG之旅。 我有这样的过电压保护电路中的模拟瞬变图形设计节

电路改造

我有我的在瑞典,乌尔夫Kylenfall观众一个电路修改。 修改后的电路如下表所示,该电解电容器后的整流桥直接和保险丝之前移动到一个位置上。

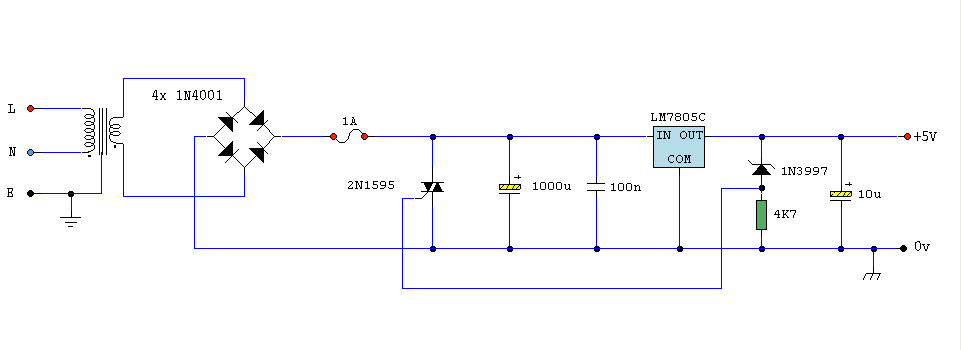

具有过压保护的5伏特稳压电源



与原来的电路,晶闸管不得不[迅速]在其保护下游电路的努力电容器放电。 这个电流浪涌否则可能破坏晶闸管取决于已被用于电容器什么质量。

与修改后的电路中,如上所示,熔丝需要在如此短的时间,超过晶闸管的集成能量耗散是其限度内吹。 移动电容的位置保险丝之前确保这一点。 (前提是足够快速熔断保险丝已使用)。

谢谢乌尔夫,为突出这个设计问题,和你的解决方案,以改善电路,亲切的问候安迪臣。
