MC34063开关模式5伏稳压电源

来源 电子DIY
浏览
发布时间 2014-05-20

很多电子设备都使用5V充电器,如此可以兼容电脑USB接口进行充电。该电路是基于一个MC34063的开关模式稳压器。这个集成电路具有较高的效率,以便产生很少的热量,提供其最大输出电流时也是如此。相比于7805稳压器,该电路是比较复杂的,但由于输入电压可以是15V DC或更高,如果我们使用7805三端稳压器,在这样的调节器上的电压损耗可能是5W(在500mA输出)。而5W功耗对于7805是太多了,即使有相当大的散热片。

MC34063
输出电压:1.25~40V
输入电压范围:2.5~40V
最大输出电流:1.5A
最高工作频率:100kHz
特性:低静态电流,短路电流限制等

MC34063开关模式5伏稳压电源

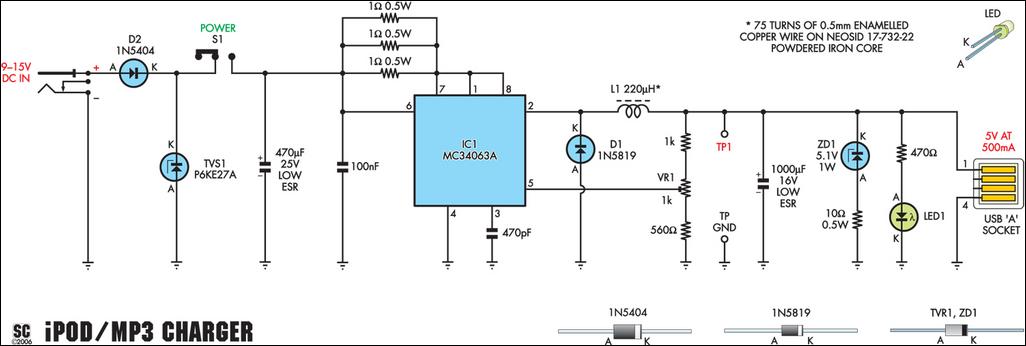

5V USB充电器电路图

MC34063开关模式5伏稳压电源

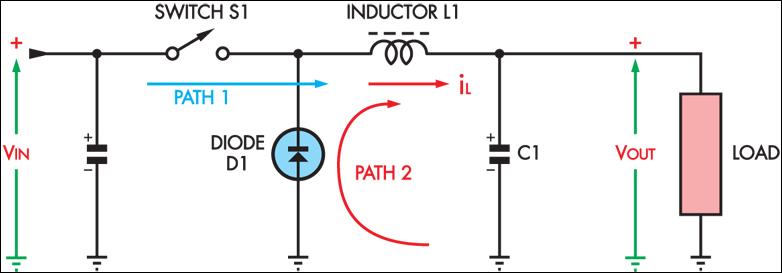

开关电源工作原理

MC34063开关模式5伏稳压电源

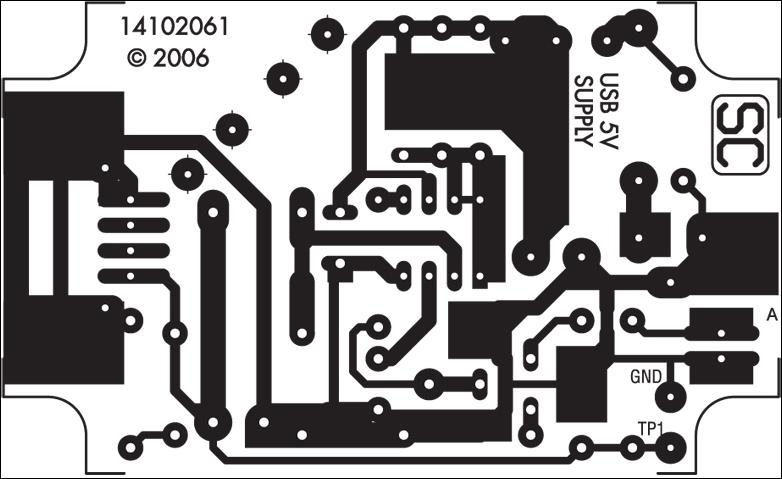

印刷电路板

MC34063开关模式5伏稳压电源

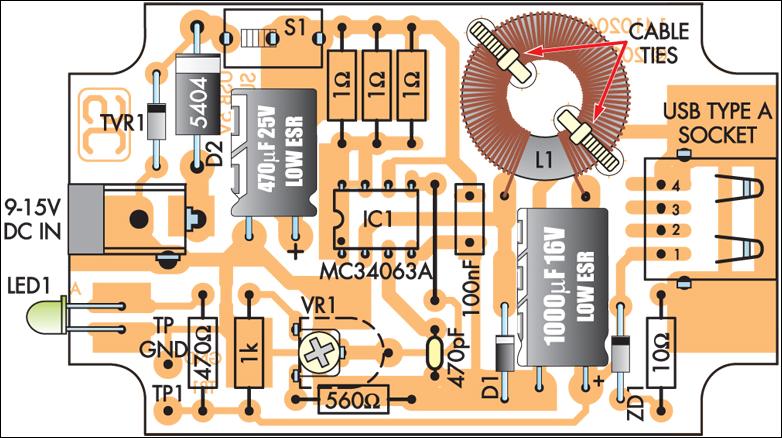

元器件布局

MC34063开关模式5伏稳压电源
MC34063开关模式5伏稳压电源

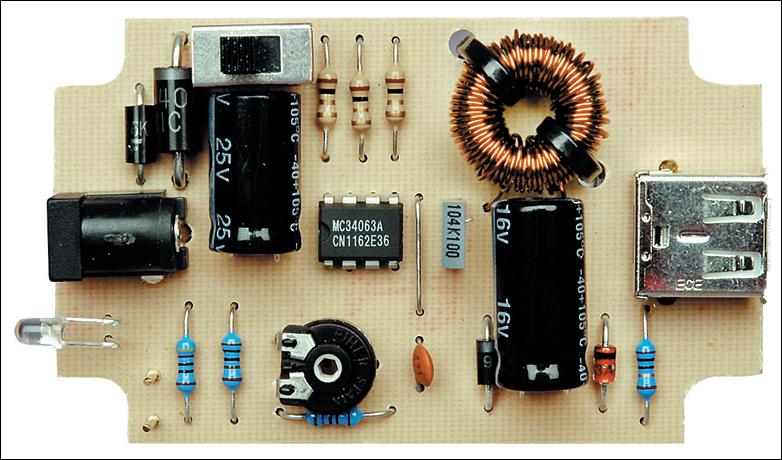

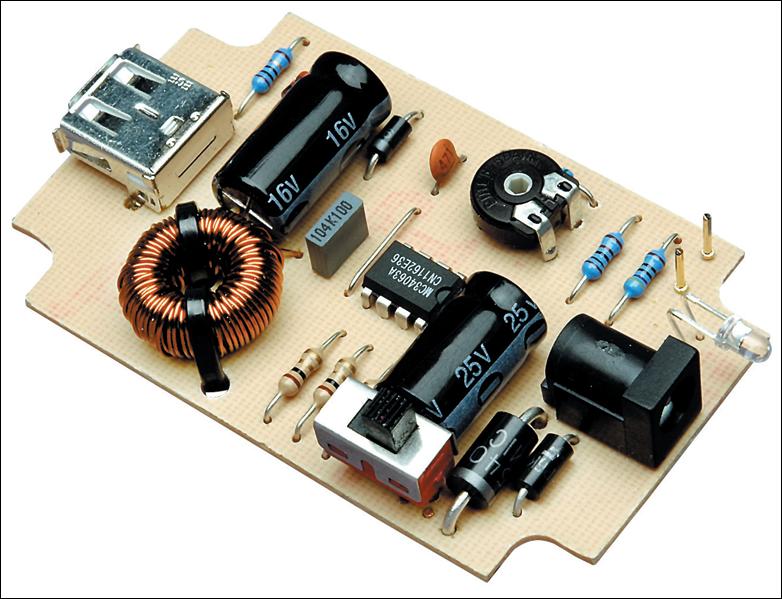

装配好元器件的电路板
