3.3V和5V稳压电源

来源 电子DIY
浏览
发布时间 2014-05-19

我通常使用USB端口为我的项目供电,但一些集成电路需要3.3V,而不是5V 。因此,我决定建立这个小双电源供电。电源采用两个低压差稳压器,它提供高达800mA的输出电流,并提供TO-220封装。LD1117V33用于3.3V和LD1117V50为5V。输入电压为6V-15V。

3.3V和5V稳压电源

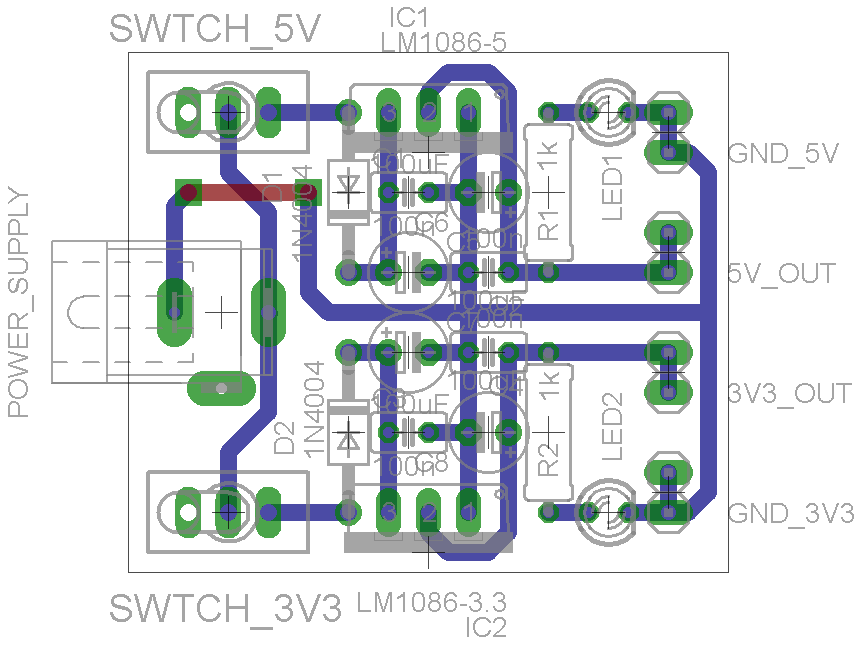

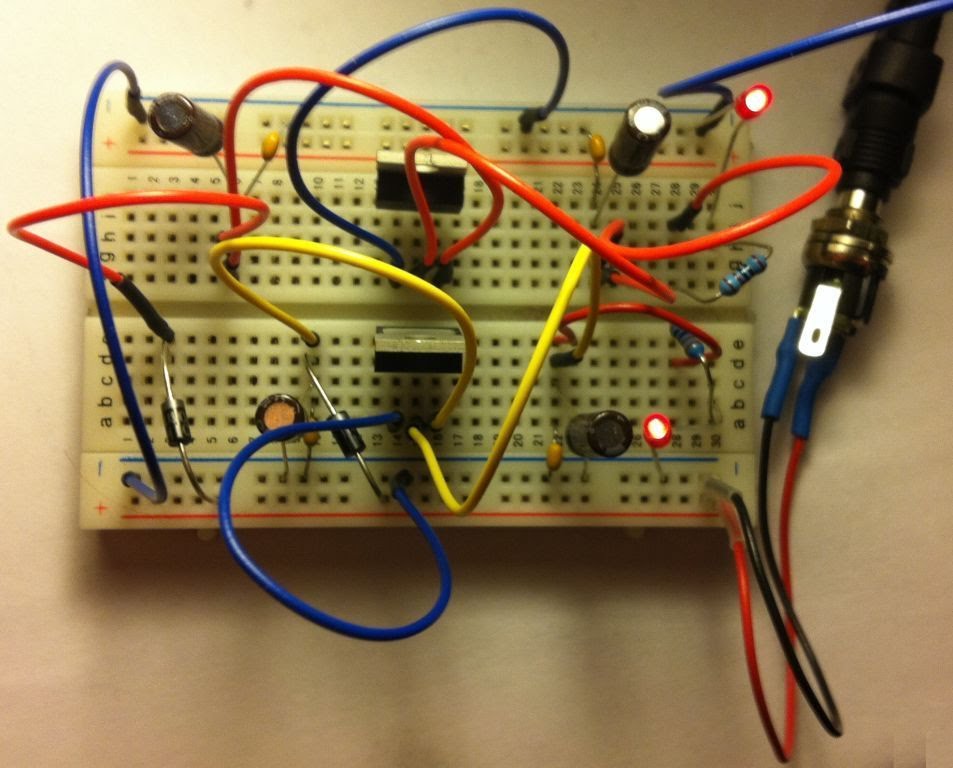

我试图保持电路板尽可能小。问题是,我没有蚀刻印刷电路板的可能性。该板的设计是由手工焊接在万用电路板。采用蚀刻方法电路板会使电路板更小,但我认为这是非常方便的。
