MAX1811集成电路锂电池USB充电器

来源 电子DIY
浏览
发布时间 2014-05-20

这是一个基于MAX1811集成电路的USB充电器,可以同时处理锂离子和锂聚合物电池3.7V。它需要很少的外部元件,并提供能力4.1V和4.2V电池调节来选择不同类型的锂聚合物电池。充电电流为100mA和500mA进行选择,LED提供充电的状态指示。

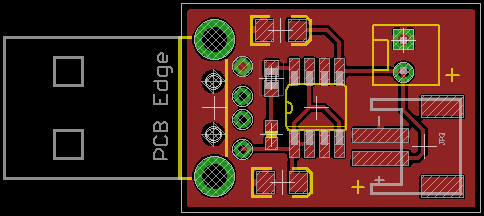

MAX1811集成电路锂电池USB充电器

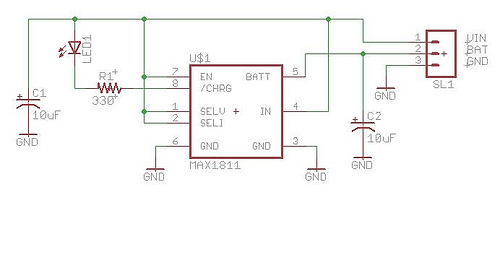

MAX1811集成电路锂电池USB充电器

锂电池充电控制器MAX1811的引脚参数及电路

MAX1811是美信公司生产的USB接口单节锂电池充电控制器,它可以直接由USB端口供电,或由其他外部电源供电,电源电压可达+6.5V。

1 特性
MAX1811无须微处理器控制,最大充电电压可由引脚设置为4.1 V或4.2 V,最大误差为0.5%。
MAX1811对电池充电电流可通过逻辑控制电路置为100mA或500mA,符合USB的电流标准。MAX1811工作于线性模式,无须外部电感,内置的MOSFET功率开关有效节省了线路板尺寸。
当采用U部端口电源给电池充电时,对于低功率USB端口,应将MAX1811芯片的SETI端电位拉低,其充电电流设定为100mA,对于高功率的USB端口,应将MAX1811芯片的SETI引脚接高电平,此时充电电流设定为500mA;将5ETV端接高电平或接低电平,锂电池的充电电压分别被设置为4.2 V或4.1 V。MAX1811的CHG端允许芯片在充电期间点亮LED。

2 引脚功能
MAX1811采用增强散热型8引脚SO封装,允许耗散功率为1.4 W:另外,MAX1811内部还带有热保护二极管,进而降低了充电器的成本与尺寸。MAX1811引脚功能如下表。

引脚号 引脚名称 引脚功能
1 SELV 电池电压选择端
2 SETI 充电电流设置端
3 GND 接地端
4 IN 电源电压输入端
5 BATT 电池电压检测输入端,通常对地接一1.5uF的电容
6 GND 接地端
7 EN 使能控制端
8 /CHG 充电状态指示信号输出端

3 MAX1811锂电池充电控制电路

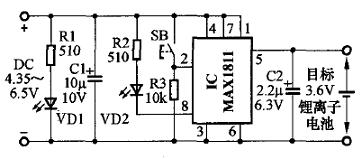

该电路的充电电流有100mA (图中开关SB断开时)、500mA(图中开关S闭合时)两挡可供选择。电路允许的MAX1811的第1脚按图连接时,最高充电电压为4.2V;第1脚与电源负端连接时,最高充电电压为4.1V。一旦达到最高充电电压时,充电电流就急剧减少,并维持最高充电电压不变。图中,VD1作为电源指示,VD2作为充电指示,灯亮表示正在充电,灯灭表示充电结束。
