高保真低电压甲类音频放大器

来源 电原理图
浏览
发布时间 2014-05-24

这个晶体管分立元件音频功率放大器提供25MW输出在8Ω负载,或50MW输出在4Ω负载,只使用一个1.5V电源。在这样的低电压,有许多问题需要考虑。

理论上的最小值与实际的最小电压

对硅双极晶体管,初始电压要求是超过0.6V的VBE的结电压。然后,可以调节电压电流通过一个串联电阻,电源电压必须是双倍约为1.2V,这也许是理论最低的VCC。实际最小考虑低电压电源–在这种情况下,常见的1.5V单电池可能是标准的低电压电源。

实验电路

高保真低电压甲类音频放大器

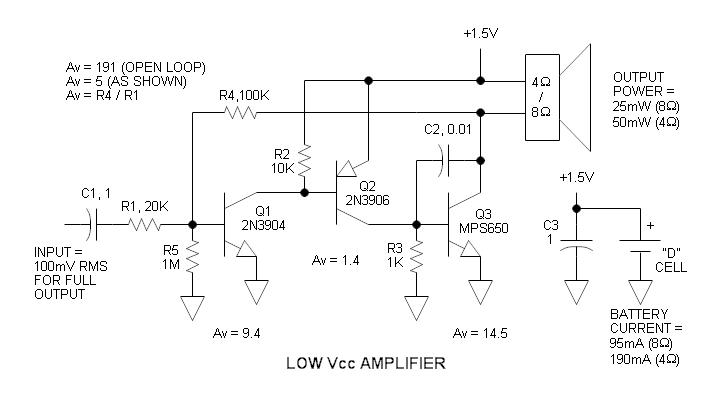

低电压放大器示意图

这个放大器电路输出功率较低(25mW),用耳机听音量适当。除此之外,扬声器的效率和外壳的声学特性起着重要的作用。由于直接耦合–仅输入端使用了C1, 频率响应好,范围达到8Hz-50kHz。输出级的静态电流流过扬声器–不推荐用于高功率应用。

晶体管直接耦合的结构(NPN,PNP,NPN)提供了优越的驱动基础并在低电压下有效工作。

效率约为20%,是接近甲类放大器理论最大值25%。需要注意的是不同于乙类或甲乙类放大器,甲类放大器没有输入信号时,依然有较大的直流电流,这使它是真正的电池杀手!

晶体管的饱和电压
第一晶体管我是一个2n4401,但饱和度差,因此,性能被限制。该mps650的额定电流为2A、可以很容易饱和电压0.1V。4A功率晶体管可以很好的工作。
