分立元件24瓦甲类音频放大器

来源 电子DIY
浏览
发布时间 2014-05-17

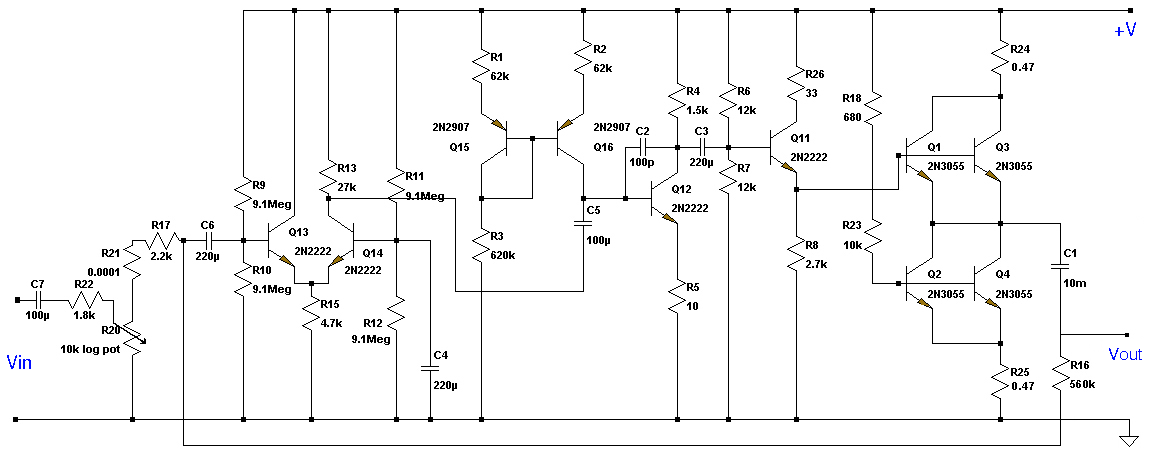

这是一个分立元件的甲类音频放大器,电源电压可以是34V或46V,静态电流应该设定为1.7A,测量R25两端电压在0.75V,此时略低于1.7A的静态电流)。R23是一个微调电阻,通电时必须设置为最大电阻(10K),然后调低R23的阻值,直到静态电流达标。如果放大器是安装在一个足够大的散热片(至多0.6K / W),那么该放大器不会过热。选择电阻器和电容器的功率和电压必须满足电路要求。

分立元件24瓦甲类音频放大器

我一直在使用这种放大器,声音是令人难以置信!
