光控警报器

来源 电原理图
浏览
发布时间 2014-05-24

这个光控警报器在黑暗的房间里突然打开能让不知情的“受害者”湿裤子^_^。因为它发出的警笛声很响!功率为3W的模块直径为50mm隔膜产生一百二十三分贝声级的音量。它的音调在2kHz和4kHz之间。低亮度环境光水平通过晶体管的比较器和一个达林顿驱动器接通警笛模块和LED。光强度阈值可调。

光控警报器示意图

光控警报器

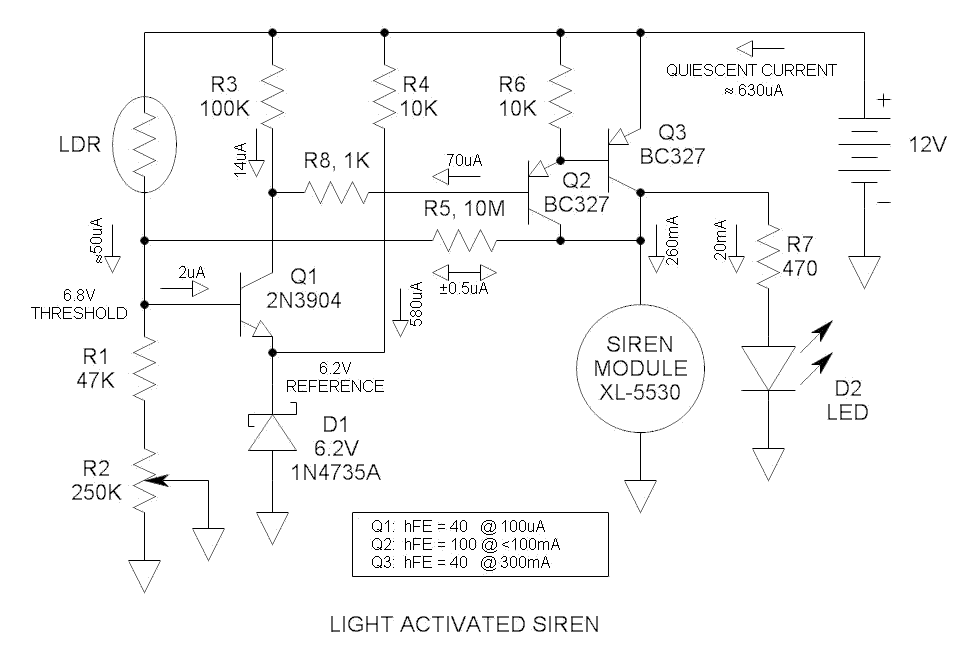

光激活警报器电路原理图

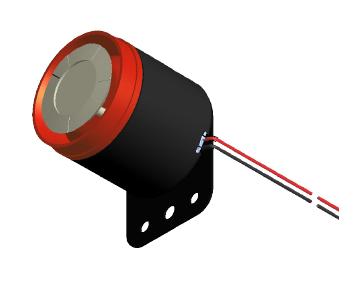

警笛模块的照片

光控警报器
警笛模块

输入分压器

LDR和R1和R2形成一个电压分压器,输出电压是依赖于光的强度。当光线水平提高,LDR电阻减小,和R1连接点电压上升。当它到达6.8V时,Q1打开并随后触发报警。电位器R2校准所需的光水平阈值。分压器的电压可以用电压表测量。

晶体管的比较器

第一个NPN晶体管Q1作为比较器。从来没有听说过一个晶体管的比较器之前,现在你到底有没有高性能与有限的增益和偏移时,但功能齐全和完善这个应用。在低电流水平Q1具有最小的电流增益(HFE)40。当LDR是完全关闭,Q1的VBE -6.2v。大多数晶体管额定为6至7V反向偏置,发射结的基础。

电压参考

D1是6.2V齐纳二极管,是用来作为参考电压。R4提供所需的偏置电流。齐纳管的阴极为Q1工作到发射极低阻抗节点。

达林顿驱动程序

第2、3是高电流的TO - 92晶体管达林顿结构的连接。在这种结构中,HFE本质上是使它很容易驱动280mA负载提供足够的电流增益。

积极的反馈

R5提供保证积极的切换当阈值被超过1%的正反馈。这也被称为滞后。R5可以调整为最佳性能。
