占用空间相对较小的５波段偶极天线的制作

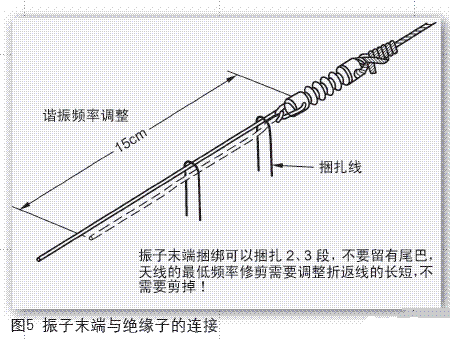

天线振子末端与绝缘子的连接本天线振子的连接与爱好者常用的W-8010不同。它不需要每个波段专门连接40cm的修剪（尾巴）线段。只需要结一个扣，多余的部分沿振子折返回来，用捆扎线捆好即可，不要留有任何尾巴，见图5。

巴伦与陷波器的连接

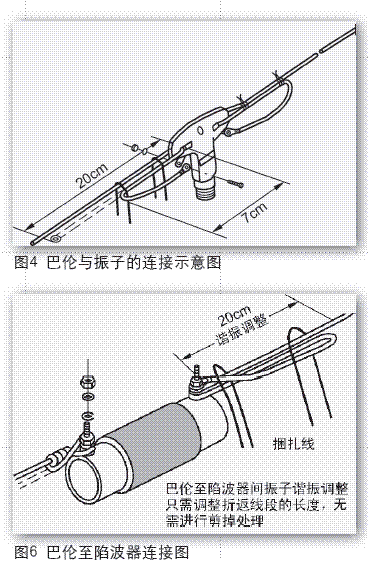

为了在40m振子上增加80m波段，天线使用了陷波器，因此巴伦与陷波器之间的振子连接有一个中间的过渡，与10m、20m单一振子连接有所不同。这种结构的目的同样是为了便于天线修剪，天线谐振频率的调整，不需要剪短（掉）天线。其方法是：天线振子穿过陷波器连接孔（螺丝），然后沿振子返回来，最后用螺栓固定在陷波器上，见图6。

天线的架设

为了取得较好的收发效果，天线无论架设在楼顶，还是地面，基本要求都是架设得越水平、越高越好。同时天线要远离高大建筑物、铁塔和高压线路。如果条件有限，也可以进行倒V形式的架设，天线立杆高度至少8~12m。为了安全，天线两端距离地面要求在3m以上。天线两臂的夹角越大越好，最小也不得低于90°。必要时，天线的立杆可以用绝缘绳打固定拉线，防止意外发生。

天线的调试

天线架设完成之后，最重要的事情就是对天馈系统的测量。

首先测量自制巴伦的基本特征。给巴伦连接好50Ω假负载，输入100W的功率。检验3.5~30MHz频率范围间的阻抗，一般要求SWR小于1.5。

其次，对50Ω馈线测量，确保所选馈线质量可靠。比如有没有进水，有没有断路、短路等，必要的时候可以进行损耗和阻抗的测量。爱好者应尽量选用优质馈线，低损耗馈线，比如藕芯、发泡绝缘介质的馈线。普通馈线也要求尽量选用50-7、50-9型号以上的50Ω馈线。

第三，要对天线进行测量。最好的方法是在天线上对每个波段的谐振频率进行测量。有条件的可以用天线分析仪测试天线的阻抗、驻波等指标。没有条件的可以在连接好天线的基础上，在馈线的末端利用驻波表进行在线测试。在线测试由于加入了馈线的电抗成分，测量出来的指标并不能真正反映天线的实际阻抗和谐振频率，因为馈线的长短、阻抗大小、损耗会参与并影响天线分析的准确性。但一般说来，爱好者在天馈线末端，简单地利用驻波比表进行测量、调试也能取得较好的效果。

天线修剪基本方法

1.调试首先从最高波段的振子开始，调整每个波段的谐振频率。10m、20m波段只需要调整绝缘子一端线段的长短即可。方法是将天线振子末端导线在绝缘子（天线绝缘分离器）上系一个活扣，根据测量的结果同时增减天线两臂末端导线的长短。谐振频率低了，要适当缩短天线振子的实际长度；谐振频率高了，要适当增加天线振子的长度，具体方式可以参照图5。修剪天线，不需要用剪刀，更不需要将多余的部分剪掉，只需要将折返回来的导线沿振子捆扎好即可，千万不要留有悬空的"尾巴"。

2.10m、20m波段调试完成之后，我们就可以继续调整40m波段的谐振频率，方法见图6。根据测试谐振频率的高低，天线两臂适当增加或减少天线的长度。修剪天线长度的时候，不用卸载振子的电气连接，只需要按图6将折返线段端适当延长或者缩短即可。

3.80m波段的调试。由于40m与80m相关联，因此40m调试好之后就不要再动了。同时，80m由于加入了陷波器，谐振频率会稍微窄些，因此调试的时候，天线两臂在陷波器之后的长短需每2cm修剪一次。10m、20m、40m一般情况下非常好修剪，SWR很容易达到我们期望的1.5~1.1以下。如果40m调试得很好，一般调试其谐振频率为7.050MHz,那么15m波段不用专门修剪，会很容易达到1.5左右的驻波比。

4.天线由高至低调试完成之后，再对每个波段的谐振、驻波情况进行复查，看看相互之间有无任何影响，先前调试好的波段是否发生了明显的变化。如果高段与低段牵扯较大，还需要进一步按照上面的步骤进行分析、测试和调整。

天线调试是一个很繁琐的工作，天线需要不断地放下、升起、反复修剪才能达到一个良好的效果。制作一款自己满意的天线不是照本宣科、按照公式计算好、架设上去就可以顺利工作的，商品天线也是如此，因此我们必须不厌其烦，CutandTry！俗话说：好天线不是做出来的，是修剪出来的，就是这个道理。另外一方面，修剪天线振子，在设计、计算时就要留有余地。天线长点还好说，短了就很麻烦，不仅需要焊接，而且强度都是个问题。同时，室内外人员要相互配合，在线测试时，人员要远离天线振子，避免人体干扰影响测试结果，在楼顶调试时人员要精力集中，注意人身安全。

这款天线爱好者在实际架设、运用中，可能会感到天线的长度与实际测试结果出入很大，这都是正常现象。因为天线振子的材质、架设的高低，周边环境、地面等不可测因素的影响，都可能极大影响天线的谐振频率。而我们大家使用的（驻波天线）都是谐振天线，其谐振频率的高低最终决定于天线长短。在我们不能改观现有条件的情况下，我们只要反复细致调试，多波段偶极天线始终是一个人人都会做，个个都能成功的天线。根据驻波或者阻抗的大小，天线两端1cm、1cm的反复修剪，一副振子没有上上下下无数次的辛劳是很难达到设想的工作频率的。下面有一个修建D.P天线的基本计算公式，笔者架设天线的时候，经过计算，一次修剪就达到了期望的工作频率，且SWR低于1.5。例如：假设我们的设计工作频率为14.270MHz，经测试，20m天线达到SWR最小值的谐振频率是13.875MHz。我们可以用一个可编程计算器，或者在电脑上编写一个小程序，现场计算，即时修剪。

La为修剪振子的长度，其值为正时缩短振子长度，其值为负时增加振子的长度；fo为设计工作频率;fa为实测得到的谐振频率。公式为：根据计算得知，20m波段应修剪长度La为0.2842m，即振子两臂，每边缩短0.2842/2=14.21cm。
