无线电发射电路基础——认识高频振荡器电路

作者 门宏 来源 《无线电》杂志
浏览
发布时间 2011-01-11

利用无线电波传递信息,具有传输距离远、传送信息量大、可以穿越大多数障碍物以及无须架设线路等特点,广泛应用于通信、广播、遥控和遥测等领域,也吸引了大批无线电爱好者投身其中。要发射无线电波,首先要产生无线电波。“振荡”电路就是按照人们的意愿产生无线电波的“机器”。

高频振荡器

振荡器是一种不需要外加输入信号,而能够自己产生输出信号的电路。产生无线电载波信号的高频振荡器属于正弦波振荡器。正弦波振荡器由放大电路和反馈电路两部分组成,反馈电路将放大电路输出电压的一部分正反馈到放大电路的输入端,周而复始即形成振荡,如图1所示。高频振荡器有变压器耦合振荡器、电感三点式振荡器、电容三点式振荡器、晶体振荡器等多种电路形式。

无线电发射电路基础——认识高频振荡器电路

图1 正弦波振荡器

1. 变压器耦合振荡器

变压器耦合振荡器电路如图2所示,变压器T包括振荡线圈L2和反馈线圈L1,L2与C2组成LC并联谐振回路,作为晶体管VT的集电极负载,L1接在VT基极。VT与LC并联谐振回路构成选频放大器,只有频率f =f o的信号得到放大,并经变压器T正反馈至基极,形成振荡,振荡频率f o=1/(2π L 2C2),正弦波信号经C4耦合输出。变压器耦合振荡器的特点是容易起振,输出电压较大,但最高振荡频率较低。

2. 电感三点式振荡器

所谓三点式振荡器,是指晶体管的3个电极直接与振荡回路的3个端点相连接而构成的振荡器,如图3所示。

无线电发射电路基础——认识高频振荡器电路

图2 变压器耦合振荡器

无线电发射电路基础——认识高频振荡器电路

图3 三点式振荡器

等幅波发射机制作实例

等幅波发射机可以产生和发射等幅无线电波,即没有被调制的无线电载波信号,它是用各种调制方式传输无线电信号的基础,也可用作等幅无线电报实训或简易无线电遥控。

1. 电路原理

图14所示为等幅波发射机电路,它实际上就是一个高频振荡器,产生频率为40MHz的高频无线电波。晶体管VT1、 VT2及L1、C1等构成双管推挽高频振荡器,振荡频率由L1、C1谐振回路决定,电路产生的高频信号由L1耦合至L2,通过天线发射出去。L3为高频阻流圈,C2为高频旁路电容。双管推挽高频振荡器具有易于起振、输出功率大的特点,适合无线电爱好者制作。

无线电发射电路基础——认识高频振荡器电路

图14 等幅波发射机电路图

无线电发射电路基础——认识高频振荡器电路

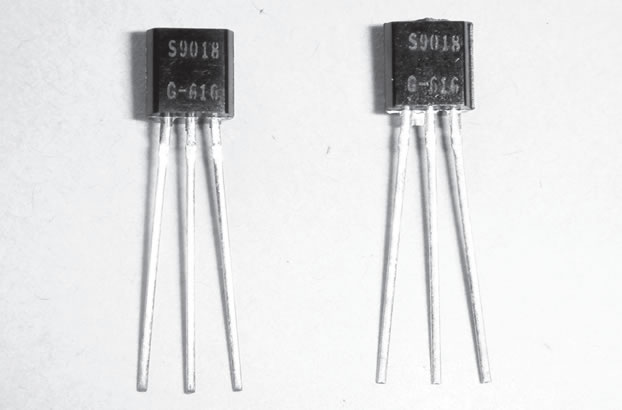

图15 9018NPN型高频小功率晶体管
