短波天线常见的种类

发布时间 2009-03-03

  偶级天线需要制作两半一模一样的振子,对于有经验的HAM来说,一个小时就可以制作完成一副多波段天线。那么对于新手来说,有什么好办法可以立刻使用到手的机器呢?当然可以!下面我们就来谈谈单极天线。

短波天线:单极天线

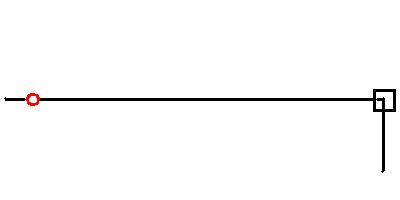

图4 单极天线

  图4所示的就是一根单极天线的原型。只要振子的长度足够长,就可以涵盖各个频段。单级天线只有一根振子,如果用作多频段天线,需要使用天线调谐器来适合不同的频段。

短波天线:偏馈天线
图5 偏馈天线

  图5也是单级天线的一种:WINDOM,译称温顿天线,又称偏馈天线。其振子长度为1/2波长*0.95,馈电点偏离中点14%,馈线为单根导线。


短波天线:多波段单极天线

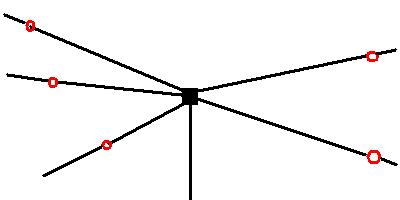

图6 多波段单极天线

  单极天线也可以做成多波段,图6就是一支多波段单极天线,中心需要加1:5平衡/不平衡转换器。

  值得注意的是,单极天线可能带有高压,因此发射机必须可靠接地,天线振子也要放置在无法触及的地方,以防触电。

  其实短波天线并不神秘,只要经过调整都可以很好地工作。例如我自制的“W”型天线,是倒“V”天线的一种变形,使用效果也很满意。因此,只要掌握原理,开动脑筋发挥您的想象,您也可以设计出优秀的短波天线!
