利用电脑ATX电源替换修复路由器电源故障

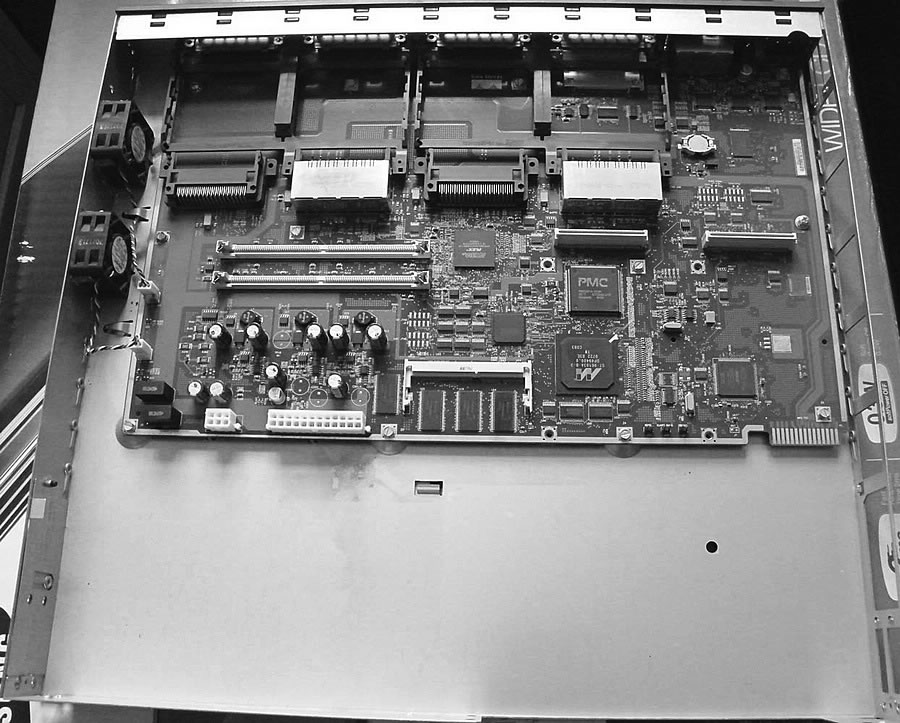

一边观察电路板（图4），一边准备好万用表，将挡位调到二极管（蜂鸣）挡，进行如下检查。

1.先找GND（COM）：用一支表笔接黑线端子，另一支表笔接金属外壳，万用表“嘀嘀”响起来，说明导通，另外还看到黑线和大面积的铺铜相连，由此确定黑色线为GND。

2.确定+12V：在风扇上看到有三条线，黑、红、白，另标有“12V DC”。一般白色线为温控线，受CPU控制。风扇电源的黑线和刚才测得的黑线也是导通的。风扇电源的红色线应为+12V，用万用表测量后发现电源上的橙色线与此导通，风扇电源的红色线与电源的红色线不导通，说明24PIN电源上的红色线不是+12V。

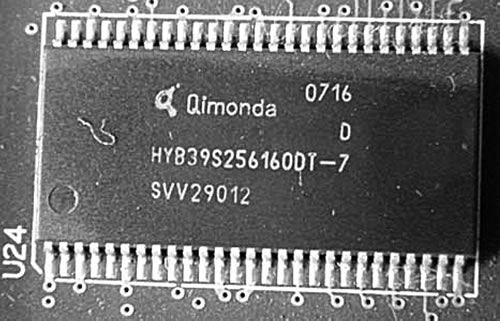

3.确定+3.3V：继续查找电路板上显著的芯片，终于发现了几个内存芯片，型号为Qimonda HYB39S256160D（图5），通过查找其数据手册，其引脚的第1、14、27为电源端，供电电压为3.3V。用一个表笔接在内存芯片的第1个引脚，另一支表笔在电源接口处依次接触测量，终于听到万用表的“嘀嘀”声。查看后发现与此+3.3V相连的为棕色线。

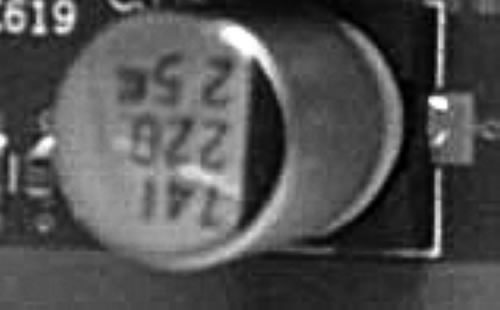

4.确定-12V：接着在电路板上查找，在电源接口附近发现一个电解电容（图6），它的正极和GND连接，负极和黄线连接。据此可确定与其相连的黄线为-12V。

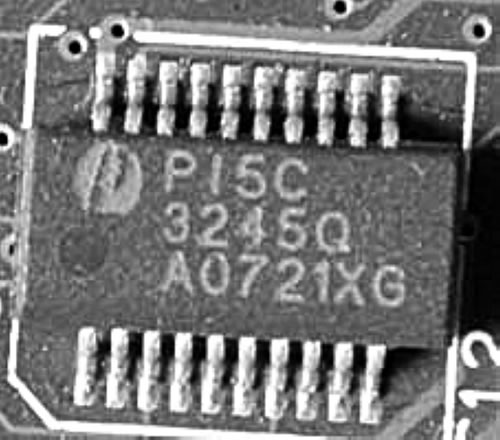

5.确定+5V：还剩+5V电压没有测出来，只剩红色线了，利用排除法也可以确定红色线就是+5V了。基于安全还是需要找依据，查到红色线和元件PI5C3245Q的20脚相连，查PI5C3245Q的数据手册，该元件为一个8位2端口的总线开关（图7），20脚为电源端，供电电压为-0.7-7.0V，由此可以确定红线上电压为5V。最终测量出电源上各条线电压和开始的判断值一致，各引脚电压如图8所示。

四、对症下药

下一步就是对其“下药”治疗了。找到一款航嘉HUNTKEY电源，该电源功率有300W，唯一的缺点就是电源体积大了点，只能把电源线引出来，除-12V功率稍小外，其他电压均绰绰有余，就用它了！

买一条24PIN的电源接头，接到CISCO主板上，将各个电压分组，作上标记，将各个电压接到ATX电源对应的电压上，套上热缩管，焊接好，通电，风扇欢快地转起来，接上互联网，一切正常。
