用数字示波器捕捉非周期性信号的方法和步骤

作者 凌锋 来源 《无线电》杂志
浏览
发布时间 2011-01-01

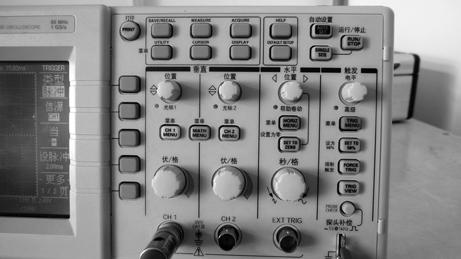

2.调整仪器面板右侧“触发电平”旋钮,如图7所示,设定捕捉脉冲电平比信号电平稍高一点,这里设定稍高0.20V,也就是说,只要出现高于2.20V以上的脉冲都能捕捉到。在调整仪器面板右侧“触发电平”旋钮的同时,屏幕上的黄色箭头跟着上移;同时屏幕下方显示“2.20V”字样和“上升沿触发”等标志,如图8所示。

用数字示波器捕捉非周期性信号的方法和步骤用数字示波器捕捉非周期性信号的方法和步骤

3.调整“水平位置”旋钮,设定捕获突发脉冲在X轴上的位置,此处设置在X轴(即时间轴)原点处。调整“水平位置”旋钮的同时,屏幕上方白色箭头在水平方向作相应移动,设置结果如图9所示。

用数字示波器捕捉非周期性信号的方法和步骤

4.按一下“单次(SINGLE)”主控按钮(参见图7)准备捕获触发脉冲,屏幕白色箭头上方显示“Ready”字样,表示准备好了。

用数字示波器捕捉非周期性信号的方法和步骤

5.将直流电源开关置于“关闭”位置,这时由于开关在关闭的瞬间将产生一个抖动脉冲,这个抖动脉冲即被数字存储示波器所捕获,在屏幕白色箭头上方显示“AcqComplete(捕获完成)”字样,并且在屏幕上,我们能看到在原直流电平的横线上、位于X轴原点附近有一个尖脉冲波,如图10所示。

用数字示波器捕捉非周期性信号的方法和步骤

6.这个被捕获的尖脉冲波形将被数字存储示波器保存下来,供我们作进一步的分析和研究,只要调整面板上的“秒/格”和“伏/格”等旋钮(参见图7),即可放大和移动被捕获的脉冲波形位置,图11为两个不同位置的被捕获脉冲波形,但它们都离X轴原点234.0μs处,见图11屏幕上方MPos:234.0μs”所示。

用数字示波器捕捉非周期性信号的方法和步骤用数字示波器捕捉非周期性信号的方法和步骤

以上介绍测试的开关抖动情况,在电源电路、数字电路触发器、单片机电路等设计时,是需要考虑的因素之一。开关抖动的幅度越小,对电源负载电路的冲击就越小;按钮开关的抖动,可能导致触发器的误翻转;如果是按键,通过测量抖动的时长可确定单片机电路中断处理程序的延时长短等。
