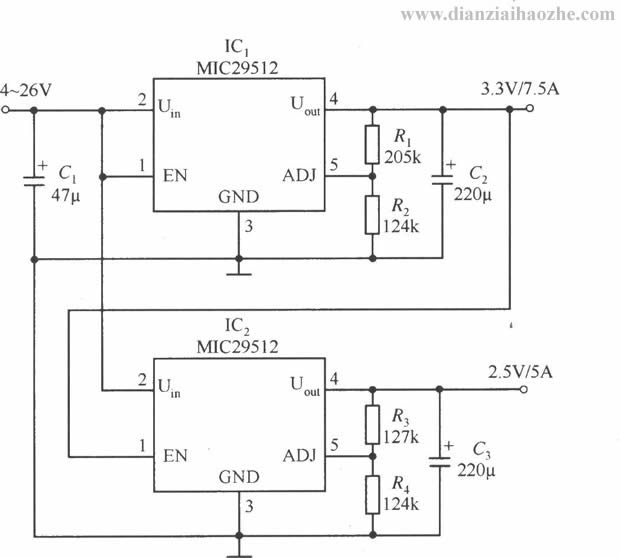

MIC29752和MIC29512构成的互锁输出式稳压器电路

MIC2950/MIC29752等电源IC的应用电路

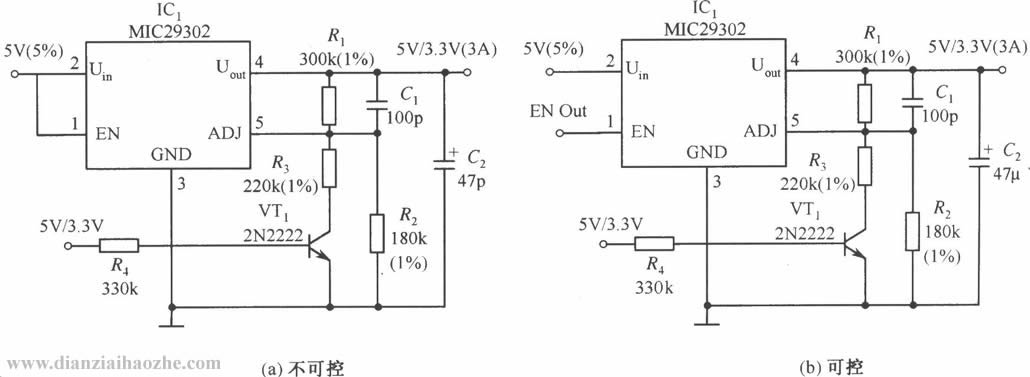

MIC29302构成的输出电压为3.3V/5V可选择的稳压器电路

MIC2950/MIC29752等电源IC的应用电路

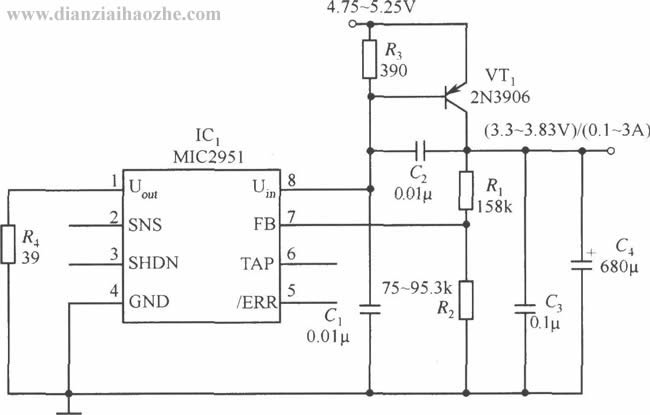

由MIC2951和PNP型晶体管组成的扩流电路
如图所示的电路是采用MIC2951构成的外加一个PNP型晶体管就能将MIC2951的输出电流扩至0.1~3A左右的稳压器电路。该电路的输出电压为 Uo=1.235(1 R1/R2),另外,该电路的输出端除了加一个0.1μF的小滤波电容(C3)以外,为了提高输出端电压的稳定度以及降低输出端的噪声,我们还必须另加一个680μF的大电解电容(C4)来进行滤波。

MIC2950/MIC29752等电源IC的应用电路

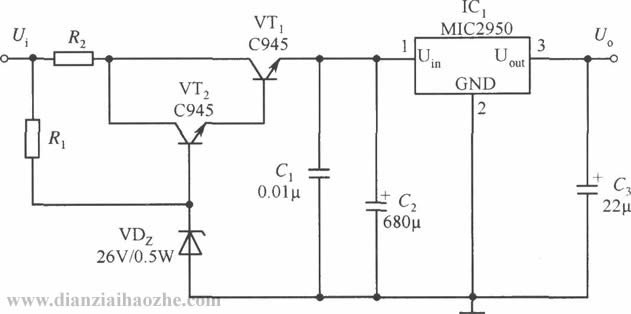

提高MIC2950的输入电压范围的稳压器电路
如图所示的电路是提高MIC2950的输入电压范围的稳压器电路。通过改变Rl和R2的阻值,使复合晶体管的工作状态发生变化,从而就将输入电压范围扩至30~60V。
