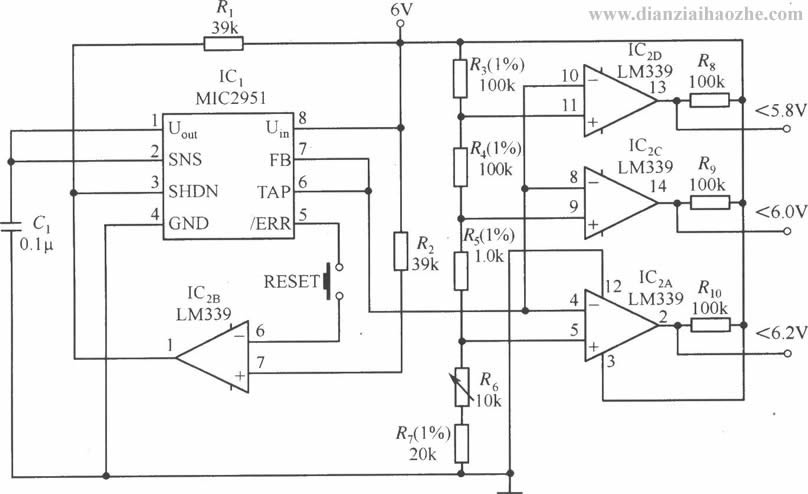

MIC2951构成的具有电性能状态指示器的稳压器电路
如图所示的电路是采用MIC2951构成的具有电性能状态指示器的稳压器电路。在实际调试中应注意:
①IC2A、IC2C和IC2D为比较器,一般选LM339即可。
②调节R3使IC2D的输入电压为6.0V,报警信号产生时,可及时断开工作。
③当输人电压降到设计参数值以下(输入电压范围的下面)时,输出将会被拉低。

MIC2951多种应用电路-限流,指示等

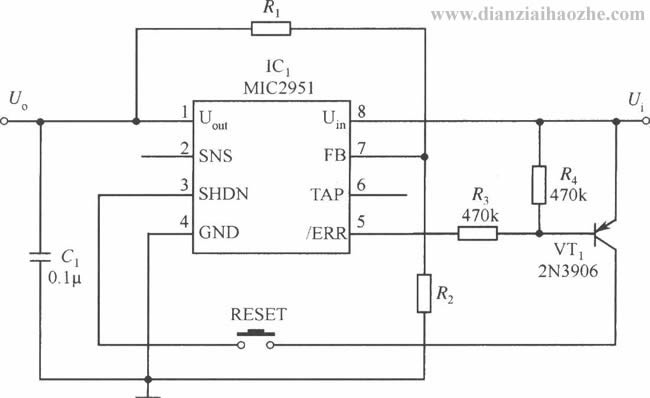

MIC2951构成的一旦有出错信号就能及时关断输出的稳压电源电路

MIC2951多种应用电路-限流,指示等

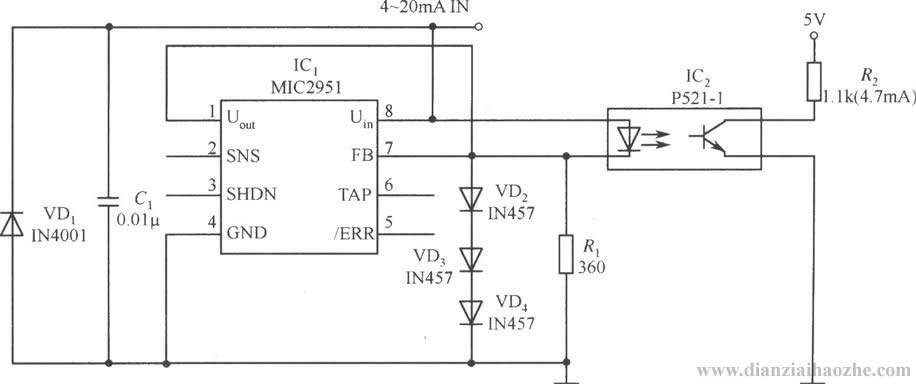

MIC2951构成的4~20mA的电流环开路探测器电路

MIC2951多种应用电路-限流,指示等

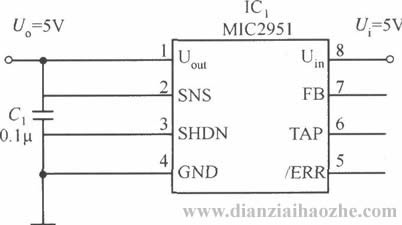

MIC2951构成的5V限流器电路
如图所示的电路为由MIC2951构成的5V限流器电路。根据负载电流的不同,其输入与输出间的最小压差范围为40~400mV。MIC2951输入端第 8脚接芯片内部PNP功率晶体管的发射极,输出端第l脚接PNP功率晶体管的集电极,功率晶体管基极接芯片内部误差放大器的输出端,按照如图的接法,误差放大器的输出为负电位,因此PNP功率晶体管工作在线性放大区,其发射极(输入端8脚)电流等于集电极(输出端1脚)电流与基极电流之和。由于基极电流微无其微可以忽略。输出的电流被限制在输入电流的范围之内。
