3CT501可控硅(晶闸管)管脚、参数

浏览
发布时间 2009-05-04

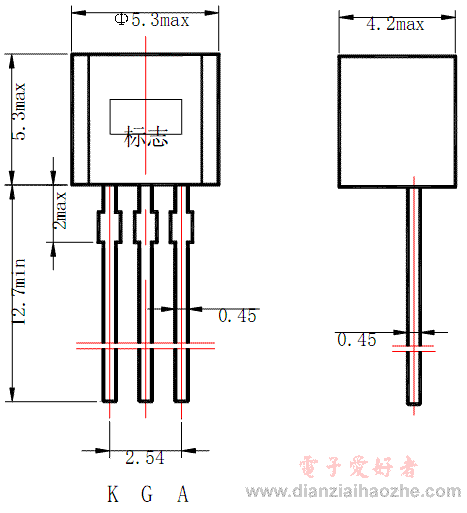

3CT501可控硅采用TO-92封装,外形尺寸、管脚排列如下图:

3CT501可控硅(晶闸管)管脚、参数
3CT501

3CT501可控硅参数

断态重复峰值电压VDRM=500V

反向重复峰值电压VRRM=500V

通态平均电流IT(AV)=1A

通态不重复浪涌电流ITSM=10A

控制极平均功率PG(AV)=0.1W

通态峰值电压VTM=1.7V (IT=1A)

维持电流IH=5mA (VD=6V)

控制极触发电流IGT1=5~250μA

控制极触发电压VGT1=0.5~0.8V

标签: 3CT501, 可控硅
