电流型脉宽调制器 UC3842 的主要优点:单端输出,可直接驱动双极型功率管或场效应管;管脚数量少,外围电路简单;电压调整率可达 0.01%;工作频率更可高达 500 kHz;启动电流小于 1 mA,正常工作电流为 12 mA;欠压锁定,带滞后;锁存脉宽调制,可逐周限流;并可利用高频变压器实现与电网隔离。 它适用于无工频变压器的低于 250w的小功率开关电源,其工作温度为0~+70℃, 最高输入电压为36 V, 具有最大电流为1 A的拉、 灌输出电流 。

UC3842引脚图,电路方框图UC3842外形图

UC3842引脚图,电路方框图

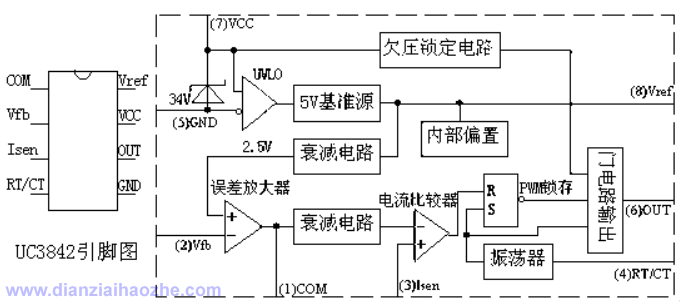

UC3842引脚图和内部电路方框图

UC3842各引脚功能简介如下:
---1脚COMP是内部误差放大器的输出端,通常此脚与2脚之间接有反馈网络,以确定误差放大器的增益和频响。
---2脚FEED BACK是反馈电压输入端,此脚与内部误差放大器同向输入端的基准电压(一般为+2.5V)进行比较,产生控制电压,控制脉冲的宽度。
---3 脚ISENSE是电流传感端。在外围电路中,在功率开关管(如VMos管)的源极串接一个小阻值的取样电阻,将脉冲变压器的电流转换成电压,此电压送入3 脚,控制脉宽。此外,当电源电压异常时,功率开关管的电流增大,当取样电阻上的电压超过1V时,UC3842就停止输出,有效地保护了功率开关管。
---4脚RT/CT是定时端。锯齿波振荡器外接定时电容C和定时电阻R的公共端。
---5脚GND是接地。
---6脚OUT是输出端,此脚为图滕柱式输出,驱动能力是±lA。这种图腾柱结构对被驱动的功率管的关断有利,因为当三极管VTl截止时,VT2导通,为功率管关断时提供了低阻抗的反向抽取电流回路,加速功率管的关断。
---7脚Vcc是电源。当供电电压低于 +16V时,UC3824不工作,此时耗电在1mA以下。输入电压可以通过一个大阻值电阻从高压降压获得。芯片工作后,输入电压可在+10~+30V之间波动,低于+10V停止工作。工作时耗电约为15mA,此电流可通过反馈电阻提供。
---8脚VREF是基准电压输出,可输出精确的+5V基准电压,电流可达50mA。
---UV3842的电压调整率可达0.01%,工作频率为500kHz,启动电流小于1mA,输入电压为10~30V,基准电压为4.9~5.1V,工作温度为0~70℃,输出电流为1A。
