SAP15N/P音响对管参数引脚功能

图１

　　SAP15N/P是音响专用功率放大对管。复合管结构，放大倍数可高达2万倍。该晶体管内置温度补偿二极管，解决了功放电路中温度补偿延迟的技术难题，它的温度补偿二极管置于晶体管芯片的中心部位，能够快速同步地检测晶体管温度的变化，并对偏置电流进行修正，使之保持恒定。因此，SAP15N/P对管特别适合晶体管甲类功放电路。由于对管内部温升和补偿的一致性，放大器通电几分钟后，就能进入稳定状态，其效率高，工作稳定、安全。

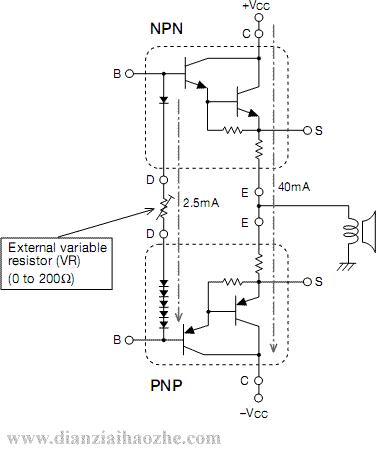

　　除此之外，SAP15N/P还具有工作线性好、饱和压降小、电源利用率高等诸多优点。图1是SAP15N/P 的内部电路结构和引脚功能。SAP15N内部有一个PN结二极管，SAP15P内部有五个肖特基二极管起温度补偿作用。使用时，在NPN管的二极管和PNP管的肖特基二极管之间加一个可变电阻，以调节静态电流。

　　SAP15N/P参数：

• V_CBO=160V
• V_CEO=160V
• V_EBO=5V
• I_C=15A
• I_B=1A
• P_C=150W
• H_FE=5000~20000
• Tj=150℃
• Tstg=-55℃~150℃

　　SAP15N/P在功放电路中的接法：
