两片LM1875构成BTL功率放大电路

浏览
发布时间 2009-06-08

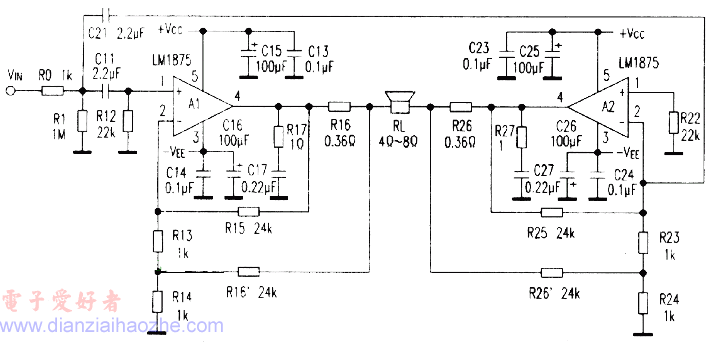

   这个电路采用两片LM1875构成BTL功率放大器,输出功率达60W。该电路引入直流电流负反馈改善音质,电阻R16和R26是取样电阻,电流反馈信号经R15、 R16、R25、R26分别进入放大器A1、A2的反相输入端,R13、R14、R15、R16的阻值决定放大器增益的大小。直流化电流负反馈BTL电路继承了直流化电流负反馈OCL电路音质的优点,失真进一步减小,输出功率增大到原来的3倍,达到了60瓦以上,克服了其开关机扬声器中有冲击声和静态时有交流声的缺点,是LM1875的理想优化电路。

LM1875 BTL放大电路
