TDA7294推动的高保真功率放大器

浏览
发布时间 2009-06-09

  电路如图1所示,推动级采用了TDA7294,该芯片内部推动级和输出级均使用了场效应管,用±40V供电,输出功率可达70W(RL=8Ω; THD=0.005%),音色细腻、听感极佳。功率输出VT1、VT2采用山肯大功率对管2SA1394、2SC3858。

  电路原理如下:信号经C1、R1输入TDA7294正相输入端③脚。R7和IC第②脚的R3、C3、C4构成负反馈网络,本放大器的闭环增益约34倍。⑨、⑩脚分别是待机、静音端,由于第⑩脚RC网络时间常数比第⑨脚大,使得开关机均在静音下进行,避免了开关冲击声,C7为自举电容。

TDA7294推动的高保真功率放大器

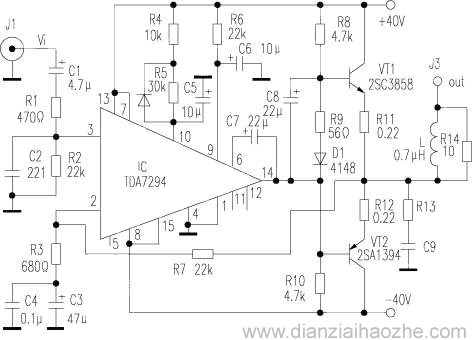

图1 TDA7294推动的高保真功率放大器

  制作要点:
  1.TDA7294的金属帽与散热片之间要加绝缘云母片(金属帽与⑧脚相通)。
  2.电源变压器用环形300W双20V的,50V/10000μF的滤波电容四只、50V/100μF两只、100V/0.1μF两只。对电源部分要单独测试,先不接功放,测量电源正、负输出电压是否对称,误差应在0.6V以内。
  3.试机时,为安全起见,应先使用较低的电压实验(如±25V),不加信号,测输出端对地直流电压,正常应在20mV以内。
  4.由R8、R9、R10、D1组成了末级偏置电路,这种偏置使得输出管VT1、VT2在工作时均不截止,因此静态电流可取得较小(约5mA)。
  5.功率管要严格配对(3%以内)并选用正品。输出端电阻R14采用5W无感型的,电感L则用直径1.5mm漆包线在R14上密绕10匝而成。TDA7294使用60mm×85mm×20mm十二槽的散热片,输出对管则要用专业散热片。印板上有大电流的路段要进行滚锡处理,这于放音的透明度和力度极有益处。

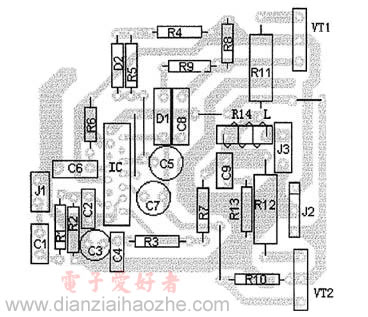

TDA7294推动的高保真功率放大器图2 TDA7294推动的功率放大器PCB板
