LM3915扬声器功率指示灯

浏览
发布时间 2014-05-03

有了这个电路你可以看到放大器提供了多少功率输出。该电路采用了LM3915音量电平指示器集成电路。

该电路直接连接到放大器的扬声器端子,R1需根据扬声器阻抗选择不同的值。

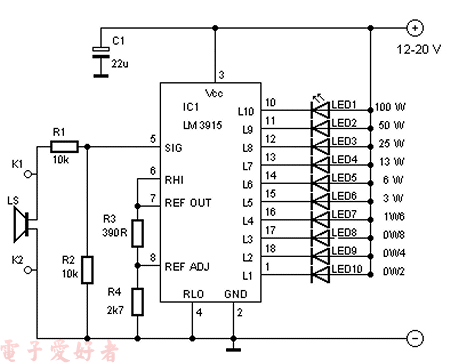

LM3915扬声器功率指示灯

R1 = 10K(4Ω),18K(8Ω),30K(16Ω) 括号内是扬声器阻抗
R2 = 10 kΩ
R3 = 390 Ω
R4 = 2,7 kΩ
C1 = 22 µF/25 V
LED1-LED10 = 发光二极管(可选颜色)
IC1 = LM3915
