555内部电路图及引脚功能说明

浏览
发布时间 2008-09-04

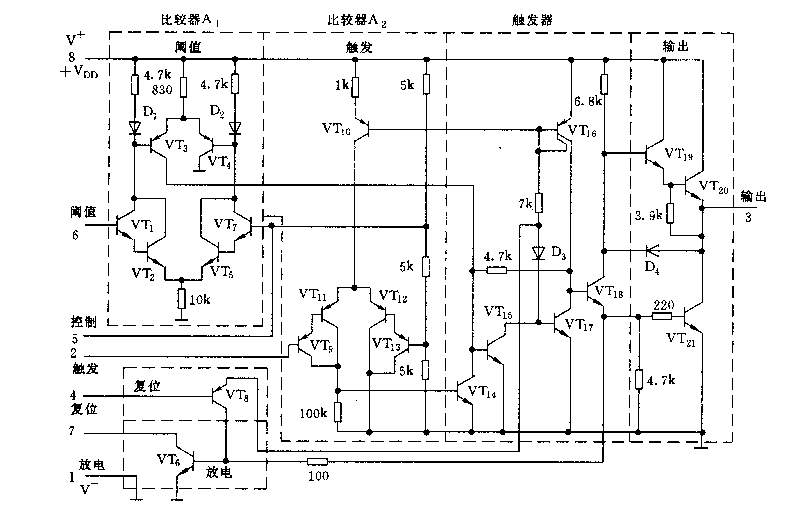

555内部电路图

第1脚(接地;Ground):接电源负极。
第2脚(触发;Trigger):当第2脚电压低于1/3 Vcc时会令第3脚输出高电平,且第7脚对地开路。
第3脚(输出;Output):555的输出脚,输出电平是高是低,完全受第2、4、6脚控制。
第4脚(重置;Reset):第4脚电压小于0.4伏特时,第3脚输出低电平,同时令第7脚对地短路。
第5脚(控制电压;Control Voltage):这一脚与比较器的参考电压点相通,允许由外界电路改变第5脚及第6脚的动作电压。平时大多接一个0.01μF以上之电容器接地,以免555受到杂讯的干扰。
第6脚(临界;Threshold):当第6脚的电压高于2/3 Vcc时,第3脚输出低电平,同时第7脚对地短路。
第7脚(放电;Discharge):与第3脚同步动作。当第3脚输出高电平时,第7脚对地开路;在第3脚输出低电平时,第7脚对地短路。
第8脚(±Vcc):接电源正极。第8脚与第1脚之间电压可以是4.5~16伏特。
