本电子鸟电路在不同的光照下,尤其在变化莫测的霓虹灯光照射下,能发出忽高忽低、音调多变的鸟叫声,其声音变幻无穷。它的电路如图所示。

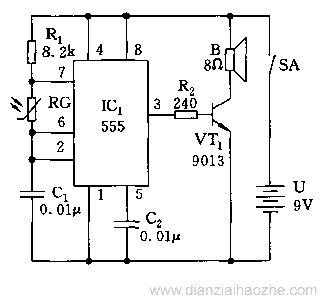

555制作的电子鸟
555多谐振荡器构成的鸟叫声电路

电路以时基电路555为核心组成的多谐振荡器,由555和R1、RG、C1等组成。与一般无稳态多谐振荡器不同的是,在它的充放电回路中串接了一支光敏电阻RG。光敏电阻是一种无源光敏器件,它利用半导体(如Cds、Cdse)光致导电特性,其阻值随照射光的强度而变化;光照强,电阻值小;光照弱或无光照时,电阻值大。利用这一光敏特性,可改变振荡器的充、放电时间常数,最终改变多谐振荡频率,即

fc=1.44/(R1+2RG)C1

式中的RG为光敏电阻器在不同光照下的电阻值。例如国产RG-Cds-A型光敏电阻器,其亮阻≤50KΩ,暗阻则高达100MΩ以上。光敏电阻的大范围变化,可使振荡频率fc有相应的大范围变化。

555多变的频率信号经R2限流后,驱动小功率管VT1并通过喇叭发出多变的鸟叫声。尤其在光照变幻的霓虹灯下,鸟鸣效果会更好。

图中的RG可选用MG41~MG45系列光敏电阻,其中MG45型为非密封型器件,它的响应波长峰值为0.56~0.58μm;VT1可选用小功率管9013;若加大发声功率,可采用8050型管(Pcm=1W,Icm=1.5A,Fnt=190MHz)。
