555长延时电路二

浏览
发布时间 2008-09-04

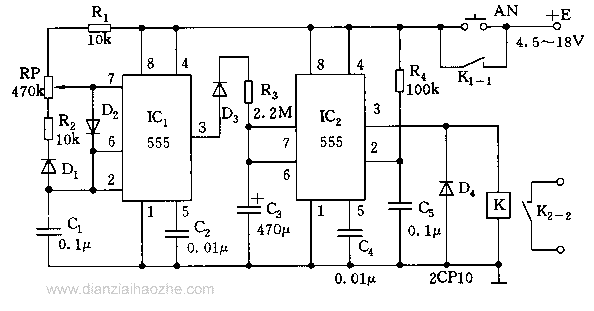

延时电路由555振荡器与555单稳态电路组成。由IC1和和R1、RP、R2、D1、D2、C1组成无稳态多谐振荡器,振荡频率f=1.44/(R1+R2+RP)C1。图示参数的振荡频率约600赫兹左右。

IC1的振荡方波通过D3、R3,加至IC2的6、7脚。IC2和R4、C5、R3、C3等组成单稳态延时电路。通电初期,由于C5接在触发端2脚与地之间,故3脚呈高电平,继电器K吸合,K1-1闭合,维持给IC1、IC2供电,K2-2闭合,负载得电工作。此时,与IC2的7脚相连的芯片内放电管截止,因而C3开始充电。C3的充电呈阶跃式,即IC1输出方波的正脉冲期间对其充电,由于D3的接法,C3上的电压不能向IC1方向放电。当C3的充电电压超过2/3Vdd阈值电平时,555复位,3脚输出低电平,定时时间到,继电器K释放,K1,K2断开,负载停止工作。
