555长延时电路一

浏览
发布时间 2008-09-04

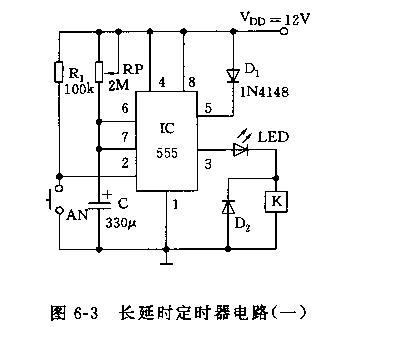

这是一个用555时基电路做成的单稳态延时电路,与通常的单稳态电路不同之处在于,5脚通过二极管D1接到Vdd,555的控制端5脚是与芯片内部分压点的2/3Vdd相连的。现该脚经D1与Vdd相连,就把该点箝在Vdd-0.7=11.3V电位上。这就使得阈值电平也应提高到11.3V以上,因而使电容器C的充电时间大大延长,即在相同RC时间常数下使定时时间加大了几倍。图示参数给出的定时时间约73分钟,即当C上电压充到高于11.3V时,555电路翻转,输出低电平,K释放,负载断电,定时结束。计时开始时,应按一下AN,使555电路置位。

555长延时电路

标签: 555, 延时
