CW117正电压三端可调稳压器(1.5A/40V)

发布时间 2009-05-14

CW117 是正电压可调输出的三端集成稳压器,输出电压可设定范围 1.25V~37V。Io=1.5A 时最小压差≤2.7V。 电路具有过流、过热和调整管安全工作区保护电路,在最大输入电压≤40V 范围内,可以保证电路安全工作。

主要参数:
最大输入电压:40V
最大输出电流:1.5A
最大耗散功率:20W\To-3;15W\To-220;15W\To-257;9.6W\SMD-1
基准电压:1.25V
调整端电流:50μA
最小负载电流:3.5mA

CW117后缀字母对应的封装外形:

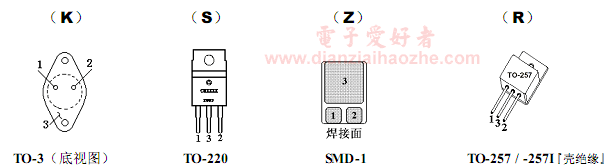

CW117封装外形和引脚排列

 1脚:调整端(ADJ); 2脚:输入(Ui); 3脚:输出(Uo)

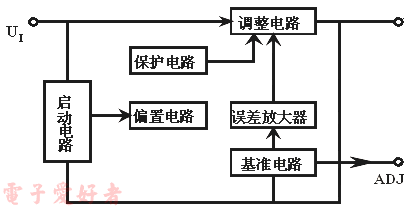

CW117内部电路框图:

CW117内部电路框图
