CW1524/2524/3524开关稳压电源控制器

浏览
发布时间 2009-05-14

CW1524/2524/3524是脉宽调制开关稳压电源控制器,双极型工艺,模拟、数字混合集成电路。内部电路包括:基准电压源、误差放大器、振荡器、脉宽调制器、触发器、两只输出功率晶体管及过流过热保护电路等。

CW1524/2524/3524的工作原理完全相同,区别在于工作温度不同(CW1524为I类军品,适于-55℃~+125℃环境温度;CW2524为II类工业品,适于-40℃~+85℃环境温度;CW3524为III类民品,适于0℃~+70℃环境温度。)。

CW1524/2524/3524的输入电压范围8V~40V,最高工作频率为100KHZ,内部基准电压为5V,负载电流20mA。

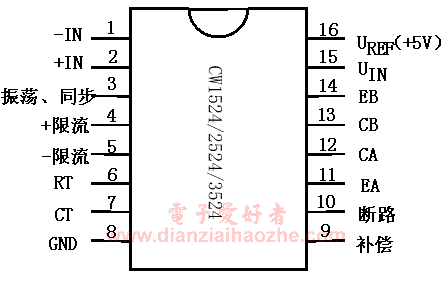

CW1524系列采用直插式16脚封装。引脚排列如图

CW1524/2524/3524

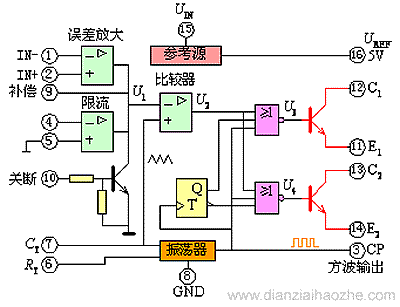

CW1524/2524/3524内部电路框图:

CW1524/2524/3524内部电路框图
