CW4960/CW4962开关稳压集成电路

浏览
发布时间 2009-05-14

  CW4960/CW4962是脉宽调制型开关稳压集成电路。CW4960额定输出电流为2.5A,过流保护电流为3~4.5A,它采用单列7脚封装形式,如图1(a)所示。CW4962额定输出电流为1.5A,过流保护电流2.5~3.5A,它采用双列直插式16脚封装,如图1(b)所示。

CW4960/CW4962引脚功能

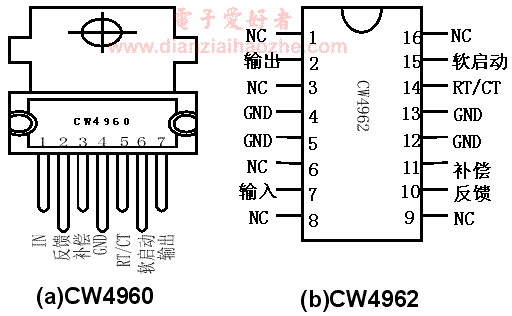

图1 CW4960、CW4962封装外形和引脚功能

  CW4960/CW4962内部电路完全相同,主要由基准电压院、误差放大器、脉冲宽度调制器、功率开关管以及软启动电路、输出过流限制电路、芯片过热保护电路等组成。

CW4960/CW4962典型应用电路

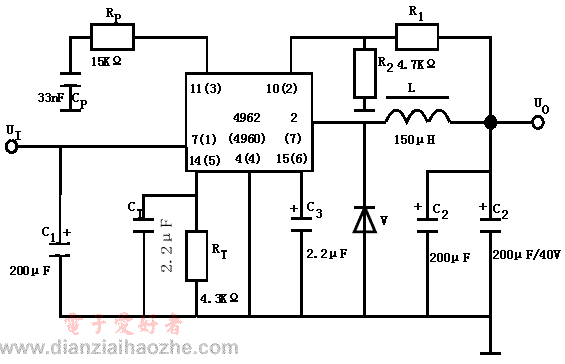

图2 CW4960/CW4962典型应用电路

  图2是CW4960/CW4962典型应用电路,它为串联型开关稳压电路。输入端所接电容C1可以减小输出电压的纹波,R1、R2为取样电阻,输出电压为:
  CW4960/CW4962开关稳压集成电路

  图3是CW4960/CW4962扩展输出电流的应用,最大输出电流扩展至10A以上,V是大功率开关三极管

CW4960/CW4962扩流电路

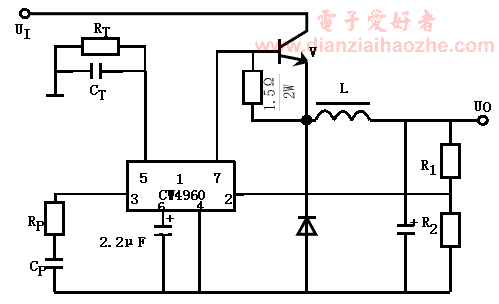

图3 CW4960/4962扩展输出电流
