LM5005/LM5010A宽输入电压集成稳压器

浏览
发布时间 2009-09-08

LM5005宽输入电压降压型集成稳压器

LM5005特性:
• 7V - 75V 输入范围
• 模拟电流模式控制
• 1.25V +1.5% 电压基准
• 可调节输出电压,由 1.25V 开始
• 单电阻频率设置
• 振荡器同步输入
• 工作频率可调节,由 50 kHz 至 500 kHz
• 可调节软启动
• 关断/待机输入
• 热关断保护
封装: TSSOP20-EP

LM5005方框图和应用示意图

LM5005

------------------------

LM5010A 高电压降压开关稳压器

产品特色
• 可工作于 6V 至 75V 的输入电压
• 内置 75V 降压开关
• 可输出 1.0A 以上的电流
• 无需提供环路补偿
• 接近恒定的开关频率
• 可调节输出电压 (2.5V 至 65V)
• 可调节软启动
• 精确的 2.5V 反馈参考电压
• 低偏置电流 (350 uA 典型值)
• 过热停机
封装
TSSOP–14EP (4 x 5 mm)
LLP–10 (4 x 4 mm)

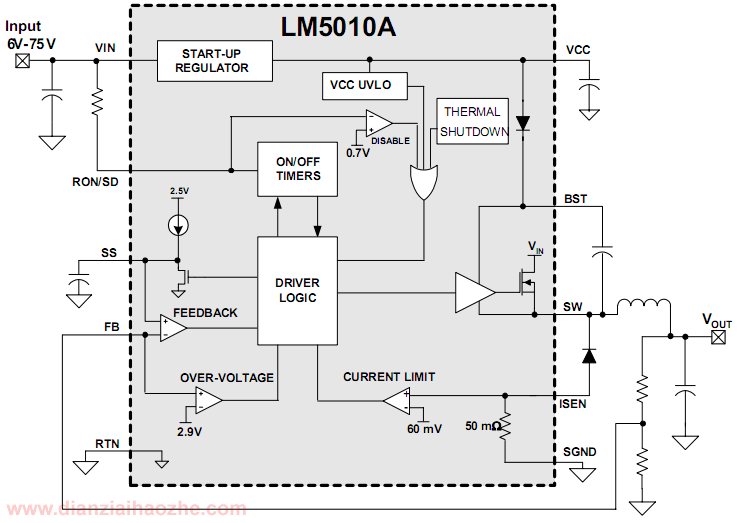

LM5010A方框图和应用示意图

LM5010A
