业余电子制作中电路板的手工制作(刀刻法)和元器件安装方法

作者 张晓东 来源 《无线电》杂志 2009.02
浏览
发布时间 2010-12-19

印制电路板是一种在专门的敷铜绝缘基板上,有选择性地加工和制造出导电图形、元器件安装孔和焊接点的组装板。印制电路板在电子制作中作为一种基础组装部件而占有重要的地位。

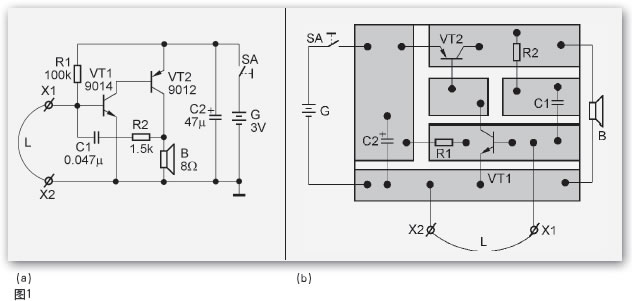

工厂大规模生产的印制电路板是 经过制版、印刷、腐蚀、打孔等一系 列工艺完成的,而业余条件下印制电路板的制作方法也有许多种。对于初学者来讲,由于制作所用元器件一般都比较少,印制电路板都很简单,所以这里推荐一种最简单、最方便的手工方法——刀刻法。下面我们以图1所示的"断线式防盗报警器"的印制电 路板接线图为例,介绍用刀刻法制作 印制电路板的全过程。

电路和电路板图

在介绍刀刻法制作印制电路板之前,有必要向读者讲清楚印制电路板接线图是怎么回事?印制电路板接线图又叫电路板安装图,它是根据元器件在电路板上安装的实际位置绘制 的,按照这个图可以迅速找到某元器 件在印制电路板上的具体位置,它为 制作安装和维修提供了依据。印制电 路板接线图实际上是电路图和印制电 路板图的"二合一"图(参见图1所 示),读者按照此图可以制作出符合 要求的印制电路板来,然后按图正确 焊接元器件和电线,最后做出整机。但在印制电路板接线图上,一般只标 有元器件的符号和位置,不像电路图 中那样标出其数据和型号,所以在制 作时每当要确定某个元器件的数据和型号时,还需要电路图配合才行。 需要指出的是,各种书刊(包括 图 1在内)所介绍的印制电路板接线 图,除了特别说明外,通常都是铜箔 板朝向读者,而元器件、电线等则是 从印制电路板背面通过引脚(线头) 孔穿出,并焊接在铜箔板上的。

裁取敷铜板

敷铜板的实物外形如图2所示。 常用敷铜板的基板是酚醛纸基板(简 称纸质板)或环氧酚醛玻璃布板, 厚度有1.0mm、1.5mm、2.0mm、 2.5mm¼¼多种规格。基板表面用特殊 工艺粘合一层厚度约0.05mm的铜箔。 如果基板一面粘合铜箔,就称为单面 敷铜板;如果基板的两面均粘合铜 箔,就称为双面敷铜板。酚醛纸基敷 铜板的板面一般为黑黄色和淡黄色, 它的优点是价格便宜,不足之处是机 械强度低、耐高温性能差、易受潮而 变形。环氧酚醛玻璃布敷铜板的板面 呈淡黄色,具有较好的透明度,它的 优点是电绝缘性能好,能耐高温、 能耐化学溶剂、不易受潮变形,还 有较好的机械性能,但价格相对要 贵一些。业余电子制作采用价格便 宜的酚醛纸基敷铜板即可满足大部 分要求,但有些高频、超高频电路 的制作则应选择使用环氧酚醛玻璃 布敷铜板。

用刀刻法制作印制电路板时, 由于面积比较小,所以一般采用厚 度1mm的单面敷铜板就可以满足要求。甚至工厂大规模生产印制电路 板时所产生的边角料,都是我们理想 的选料。图1的印制电路板实际尺寸是 30mm×20mm,可按照图3所示,先 用钢板尺、铅笔在单面敷铜板的铜箔 面画出30mm×20mm裁取线,再用手 钢锯沿画线的外侧锯得所用单面敷铜 板,最后用细砂纸(或砂布)将敷铜 板的边缘打磨平直光滑。注意:画裁 取线时最好紧靠敷铜板的一个直角, 这样只需要画两条裁取直线即可;锯 敷铜板时不要沿画线走锯,否则锯取 的敷铜板经砂纸打磨后尺寸就会小于 要求许多。

刀刻敷铜板

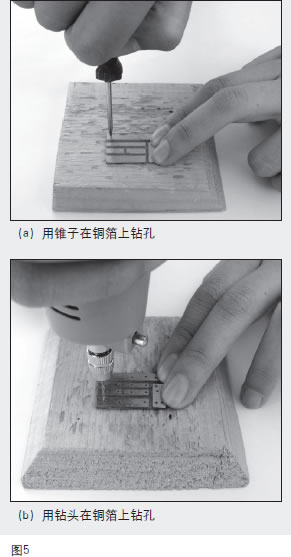

刻制印制电路板所用的工具是: 刻刀、钢板尺和尖嘴钳(用直头手术 钳效果更佳),刻制流程如图4所示, 可分为画除箔线、刻透除箔线、剥掉 除箔条等三大步骤来完成。 对于残留的铜箔 , 可用刻刀铲 除。对于刀口存在的毛刺和铜箔上的 氧化物等,可用细砂纸(或砂布)打 磨至光亮。

敷铜板

刀刻敷铜板
