跟踪发射器,由FM收音机定位

来源 zen
浏览
发布时间 2014-05-08

这是一个电池供电的小型跟踪发射机,可被一个定向天线来检测无线电信号方位。发射机信号覆盖整个FM波段,可以使用一个普通的FM收音机来定位发射机,天线指向发射机的方向将改善信号的接收能力。

跟踪发射器,由FM收音机定位

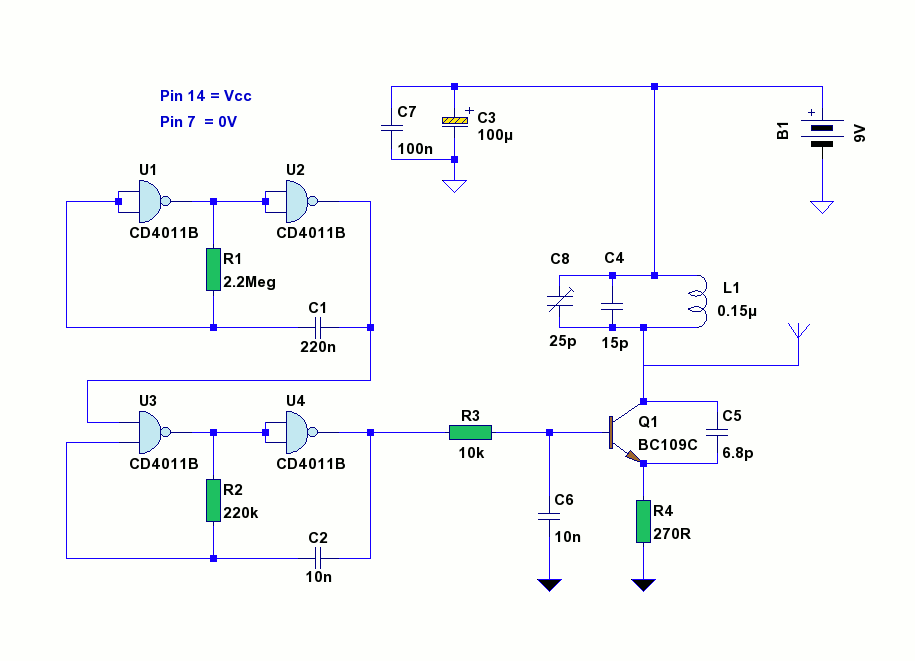

该发射器是一个标准的哈特利振荡器,设计整个FM波段传送约87到108MHz。发射频率可通过调整C8改变。C4、C8和L1设定谐振频率。

发射机调制信号是使用四 2 输入与非门 CMOS 芯片4011产生的方波信号。U1和U2产生约2 Hz信号,而U3和U4建立在音频范围更高的音调。U4的输出信号通过电阻R3调制到Q1的基极。由于调制是一个方波,辐射信号谐波丰富,会在整个FM频段被听到。这不是一个大问题,因为它对定位发射机有帮助。

发射器是由谐振电路L1和C4加C8的并联电容调谐。L1为约0.15 uH,电容的值是C4加C8的总和。

谐振频率计算公式
谐振频率计算公式

L1为7匝20swg线绕在6毫米的钻头。这形成了约150nH的电感。电感的值可以通过压缩或膨胀线圈来改变。
