单管FM天线放大器

来源 电子DIY
浏览
发布时间 2014-05-16

这是一种低成本的FM天线放大器,可用于从遥远的FM电台清晰地收听节目。FM天线放大电路包括一个共发射极调谐RF前置放大器,由晶体管2SC2570(C2570)构建。电路元件被安装在优质的PCB(优选玻璃环氧树脂)。调整输入/输出微调电容(VC1/VC2)使放大器在最大增益。

单管FM天线放大器

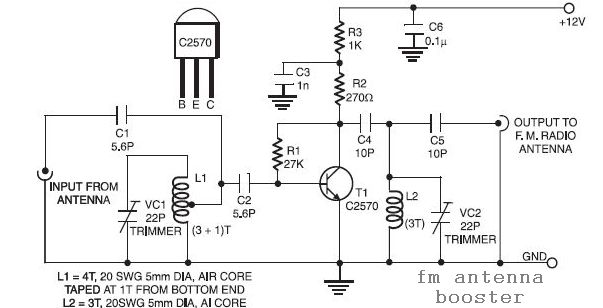

FM天线放大器的原理图

输入线圈L1由20SWG的漆包铜线在直径5mm圆柱体上绕4匝脱胎而成。抽头在离接地侧第一圈。线圈L2是类似于L1,但是只有3匝。三极管2SC2570的引脚配置如图。
