UHF电视天线放大器

来源 电子DIY
浏览
发布时间 2014-05-16

这种高清电视UHF宽带放大器(超高频放大器)具有10到15分贝的总增益在 400 - 850 MHz的频段,因此它可以用在微弱电视信号放大。对于这种UHF天线电视放大器正常工作,你需要削减部件引脚尽可能短。C1,C2,C6,C7是SMD型(表面贴装)。这种天线电视放大器或UHF宽带放大器必须建立一个金属盒子内,然后连接靠近电视天线

UHF电视天线放大器

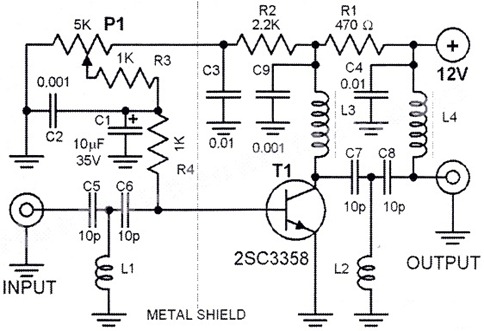

天线高清电视的UHF频带放大器电路原理图

UHF电视天线放大器

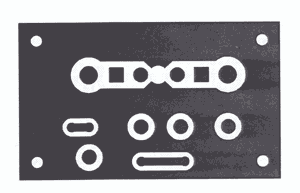

使用晶体管2sc3358 PCB布局

UHF电视天线放大器

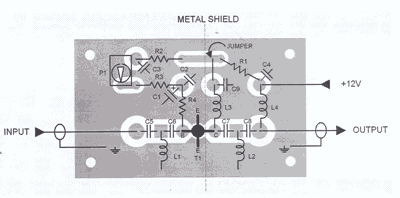

宽带高清电视的UHF电视天线放大器电路板

宽带数字电视的UHF电视天线放大器电路使用晶体管2SC3358。电源是一个简单的12V稳压电源。该电视天线放大器可以直接通过同轴电缆供电,但你需要一个10 - 100uH的线圈分离电源和电视信号。通过一个小的耦合电容传输信号给电视机。
调整很容易,只要把P1调到中间,然后调整它直到你获得最佳的电视图像质量。

电视天线UHF放大器元件:
T1-三极管2SC3358
C1 - 10μF/35v
C2,C9 - 1nF
C3,C4 - 10nF
C5,C6,C7,C8 - 10pF
R1 - 470欧姆
R2 - 2.2千欧
R3 - 1千欧
P1 - 5千欧
L1,L2 - 2圈,线径22AWG / 0.5mm,直径3毫米
L3,L4 - 10uH
