1.2V-35V/3A可调开关稳压电源(LM2576-ADJ)

发布时间 2009-03-12

  LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路,它内含固定频率振荡器(52kHz)和基准稳压器(1.23V),并具有完善的保护电路,包括电流限制及热关断电路等,利用该器件只需极少的外围器件便可构成高效稳压电路。LM2576系列包括 LM2576(最高输入电压40V)及LM2576HV(最高输入电压60V)二个系列。各系列产品均提供有3.3V(-3.3)、5V(-5.0)、 12V(-12)、15V(-15)及可调(-ADJ)等多个电压档次产品。此外,该芯片还提供了工作状态的外部控制引脚。

  LM2576系列开关稳压集成电路的主要特性如下:

  1. 最大输出电流:3A;
  2. 最高输入电压:LM2576为40V,LM2576HV为60V;
  3. 输出电压:3.3V、5V、12V、15V和ADJ(可调)等可选;
  4. 振动频率:52kHz;
  5. 转换效率:75%~88%(不同电压输出时的效率不同);
  6. 控制方式:PWM;
  7. 工作温度范围:-40℃ ~ +125℃
  8. 工作模式:低功耗/正常两种模式可外部控制;
  9. 工作模式控制:TTL电平兼容;
  10. 所需外部元件:仅四个(不可调)或六个(可调);
  11. 器件保护:热关断及电流限制;
  12. 封装形式:TO-220或TO-263。

  下面介绍用LM2576-ADJ开关型稳压集成电路(型号中带ADJ的为可调电压型,否则为固定电压型)制作的1.2~35V稳压电源

  电路中的R2用来调节输出电压,电路中的电感器由于承受大电流所以不能用色环的,如有条件可以自制。

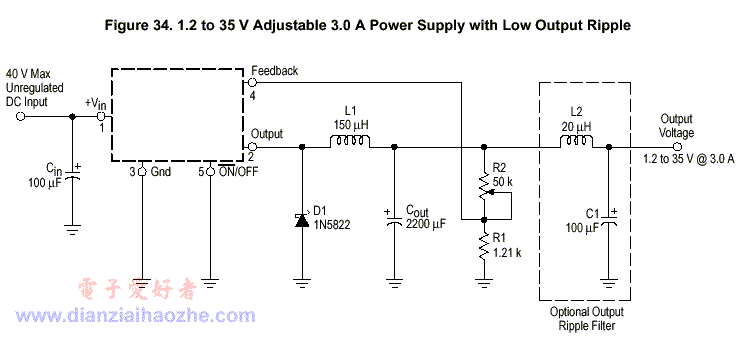

LM2576-ADJ制作的开关型可调稳压电源

点击电路图可放大
