直流电源单键控制电子开关

浏览
发布时间 2009-03-11

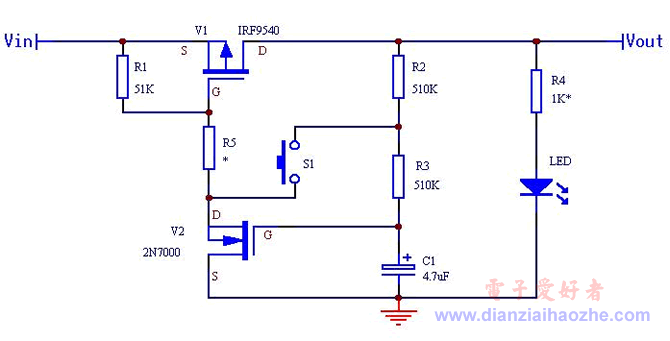

  本文所述电子开关只用一个按键开关即可控制直流电源的通断,适应的电源电压范围宽达4.5V~40V,最大输出电流19A。电路图如下:

直流电源单键控制电子开关

  电路中,R5为可选,当输入电压小于20V时可短接;输入电压大于20V时建议接上,R5的取值应满足与R1的分压使MOS管V1的GS电压大于-20V小于-5V(在V2导通时),尽量使V1的GS电压在-10V~-20V之间以使V1输出大电流。

  按钮按下前,V2的GS电压(即C1电压)为零,V2截止,V1的GS电压为0,V1截止无输出;当按下S1,C1充电,V2 GS电压上升至约3V时V2导通并迅速饱和,V1 GS电压小于-4V,V1饱和导通,Vout有输出,发光管亮(此时应放开按钮)C1通过R2、R3继续充电,V1、V2状态被锁定;当再次按下按钮时,由于V2处于饱和导通状态,漏极电压约为0V,C1通过R3放电,放至约3V时,V2截止,V1栅源电压大于-4V,V1截止,Vout无输出,发光管灭(放开按钮),C1通过R2、R3及外电路继续放电,V1、V2维持截止状态。

  注:S1使Vout打开或关闭后应放开按钮,不然会形成开关振荡。
