简单脉冲式电子捕鱼器

浏览
发布时间 2009-06-17

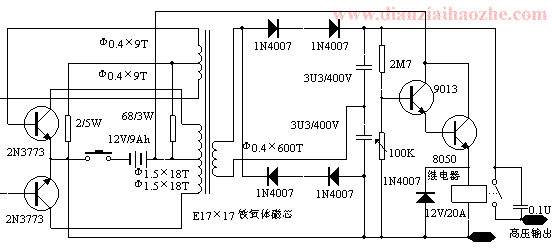

  这个电子捕鱼器采用简单的自激振荡式逆变升压,然后通过倍压整流输出高压直流,最后由继电器控制向捕鱼电极输出脉冲高压达到电晕捕鱼目的。电路原理见图。

  工作原理:两只2N3773配合变压器构成自激振荡电路,将12V直流电逆变升压。升压后的交流电流经四只1N4007二极管2倍压整流对两只高压电容充电。当高压电容两端电压上升到一定值时,由9013、8050等元件组成的控制电路驱动继电器吸合,将高压电容储存的电能瞬间释放到水中,将水中的鱼电晕。高压电容上的电压随即急速下降,继电器控制电路因电压不足释放,倍压整流电路重新给高压电容充电直到电压恢复,继电器又再次吸合释放电能到水中。如此循环,达到捕鱼目的。

简单脉冲式电子捕鱼器

  2N3773晶体管是耐压160V,电流16A,功耗150W的NPN型大功率三极管,两只应型号参数一致。调试时若电路不起振除检查元件和线路外,应注意变压器线圈的同名端。变压器的绕组匝数图中已标出,低压侧的双绕组采用双线并绕。调试时可在高压输出端接一只100W的白炽灯,调节100K电阻使白炽灯最亮且具有闪烁感即可。最后提醒大家调试和使用中应注意人身安全。
