超声波驱鼠器

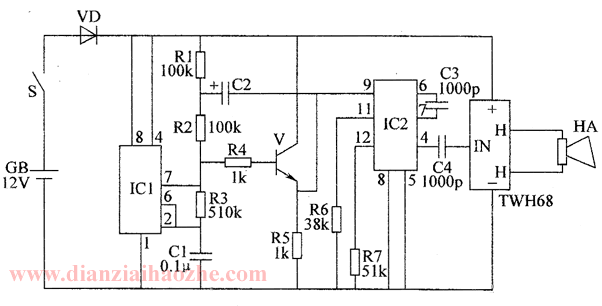

　　本例介绍的超声波驱鼠器，能产生18～30kHz的扫频超声波，驱逐老鼠及各种害虫。超声波驱鼠器电路由无稳态多谐振荡器、射极跟随变换器、压控振荡器（YC0）、驱动放大电路和超响度压电陶瓷扬声器HA组成，电路如图所示。

• 　　无稳态多谐振荡器由时基集成电路IC1和电阻器R1～R3、电容器C1等组成。
• 　　射极跟随变换器由晶体管V及其偏置元件组成。
• 　　压控振荡器（VCO）由锁相环集成电路IC2和外围阻容元件组成。
• 　　驱动放大电路采用TWH68专用放大模块（内含功率放大电路和铁氧体升压变压器等）。

　　接通电源后，无稳态多谐振荡器振荡工作，从IC1的7脚输出11Hz的振荡信号，此信号经V变换成锯齿波后，从IC2的9脚输人，经IC2控制和处理后，从IC2的4脚输出频率为18～30kHz的扫频信号，该信号经TWH68放大和升压后，驱动超响度压电陶瓷扬声器HA，发出100dB以上的超声波束，可驱逐一定范围内的老鼠及害虫。

　　改变电阻器R6、R7的电阻值及电容器C3的电容量，可以改变压控振荡糌（VOC）的频率。

　　元器件选择

• 　　R1～R7选用1／4W碳膜电阻器或金属膜电阻器。
• 　　C1选用涤纶电容器或独石电容器；C2选用耐压值为10V的铝电解电容器；C3和C4均选用高频瓷介电容器。
• 　　VD选用1N400 1或1N4007型硅整流二极管。
• 　　IC1选用NE555或μA555型时基集成电路；IC2选用CD4046型锁相环集成电路。
• 　　HA选用TWH15型号筒式超响度压电陶瓷扬声器。
