四种禽蛋电子孵化恒温箱电路制作

　　元器件选择
　　Rl-R8均选用1/4W金属膜电阻器或碳膜电阻器。
　　RT选用负温度系数热敏电阻器。
　　RP选用合成膜电位器或精密多圈电位器。
　　Cl选用耐压值为450V的CBB聚丙烯电容器;C2选用耐压值为25V的铝电解电容器。
　　VD选用1N4007型硅整流二极管。
　　VS选用lW、9V的硅稳压二极管，例如1N4739等型号。
　　VI和V2选用2SCl815或Sg013型硅NPN晶体管;V3选用S8050或3DGl2型硅NPN晶体管。
　　VT选用TLC336A型双向晶闸管。
　　EH根据恒温箱体积的大小来选择，若用于家庭的小批量禽蛋孵化，可使用电热毯的电热丝或白炽灯泡 (灯泡应用金属罩罩住)。

禽蛋孵化恒温箱（四）

　　本例介绍的禽蛋孵化恒温箱电路，能将恒温箱的温度自动控制在37-37.8℃之间，当某种原因使受控温度高于39记或低于36C，报警电路会发出声光报警信号。该装置也可用于恒温育种、催芽或其他需要恒温控制的场合。

　　电路工作原理

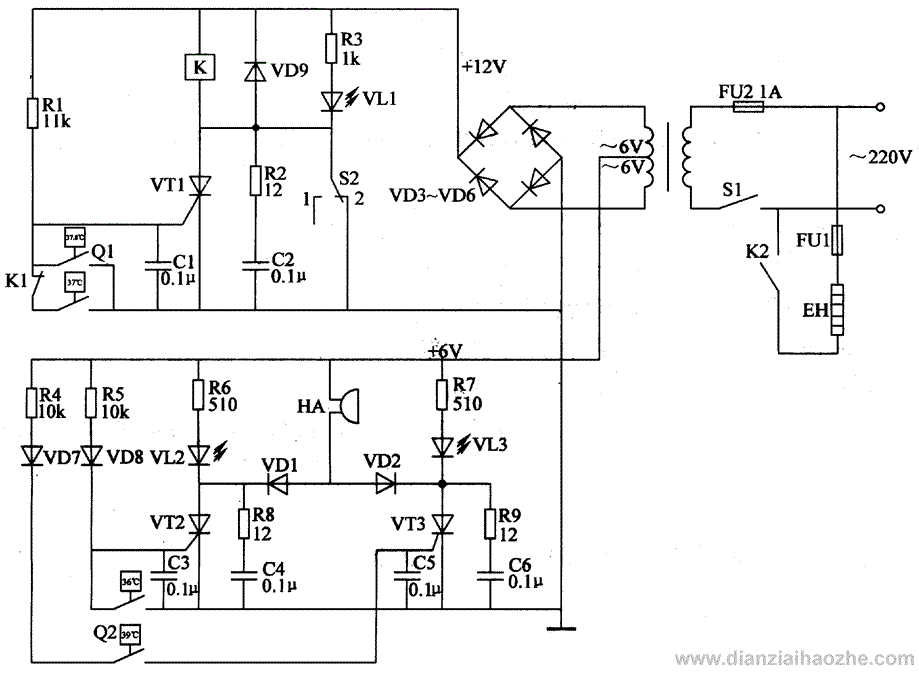

　　该禽蛋孵化恒温箱电路由电源电路、恒温控制电路和声光报警电路组成，如图４所示。

　　电源电路由电源开关Sl、熔断器FU2、电源变压器T和整流二极管VD3-VD6组成。
　　恒温控制电路由电接点温度计Ql、电阻器Rl-R3、电容器Cl、C2、晶闸管VTl、二极管VD9、继电器K、发光二极管VLl和手动/自动转换开关S2组成。
　　声光报警电路由电接点温度计Q2、电阻器R4-Rg、电容器C3-C6、晶啊管VT2、VT3、二极管VDl、VD2、VD7、VD8、发光二极管VL2、VL3和蜂鸣器HA组成。

禽蛋孵化恒温箱电路（四）

　　接通电源开关Sl，交流220V电压经T降压、VD3-VD6整流后，为恒温控制电路提供l2V的脉动直流工作电压，为声光报警电路提供6V脉动直流工作电压。
　　在刚接通电源、恒温箱内温度低于37℃时，Q1的温度下限触头 (37℃)处于断开状态，VTl受触发而导通，K通电吸合，K的常闭触头Kl断开，常开触关K2接通，加热器EH通电开始加温，同时VLl点亮。当温度上升到37℃时，Ql的温度下限触头 (37℃)接通，但由于K的常闭触头处于断开状态，VTl仍继续维持导通。当温度上升至37·8C时，Ql的温度上限触头 (37.8℃)接通，使VTl在脉动直流电压过零时截止，K释放，其常开触头K2断开，常闭触头Kl接通，EH停止加热，VLl熄灭。
　　随后恒温箱内温度开始缓慢下降，当温度降至37℃以下时，QI的温度下限触头 (37℃)断开，VTl又导通，K通电吸合，EH又通电加温。以上工作过程周而复始地进行，即可使恒温箱内温度恒定在37-37.8℃之间。
　　若某种原因(例如Ql失效或K的控制触头异常时)使恒温箱内温度低于36℃或高于39℃时，则Q2的温度下限触头 (36℃)或温度上限触头 (39℃)将接通，使Vm或VT3导通，Vl2或Vl3点亮，HA发出报警声。
　　将S2置于"1"位置时，恒温控制电路处于自动控温状态，K只有在VTl导通时才能吸合;若将S2置于"2"位置，则K立即通电吸合，不受VTl控制。
　　重新设定Ql与Q2的上限控制温度和下限控制温度后，即可应用于其他方面的恒温控制。

　　元器件选择
　　Rl-Rg选用1/4W金属膜电阻器或碳膜电阻器。
　　Cl-C6选用独石电容器或涤纶电容器。
　　VDl、VD2和VD7-VD9均选用1N4007型硅整流二极管;VD3-VD6均选用lN5401型硅整流二极管。
　　VLl-VL3均选用φ5mm的普通发光二极管。
　　VTl选用3CT3/1OOV型晶闸管;VT2和VT3均选用3CTl/1OOV型晶闸管。
　　HA选用自带报警音源的6V直流电磁蜂鸣器。
　　Ql和Q2均选用WXG-llt型可调内标式电接点温度计。
　　K选用触头电流容量大于5A的l2V直流继电器。
　　EH应选用40-800W的电热器 (小型恒温箱可使用白炽灯泡或电褥子的电热丝)。
　　FUl应根据EH的功率合理使用。
　　T选用5-IOW的电源变压器。
　　S1选用5A、220V的电源开关;52选用小型单极双位开关。
