四种禽蛋电子孵化恒温箱电路制作

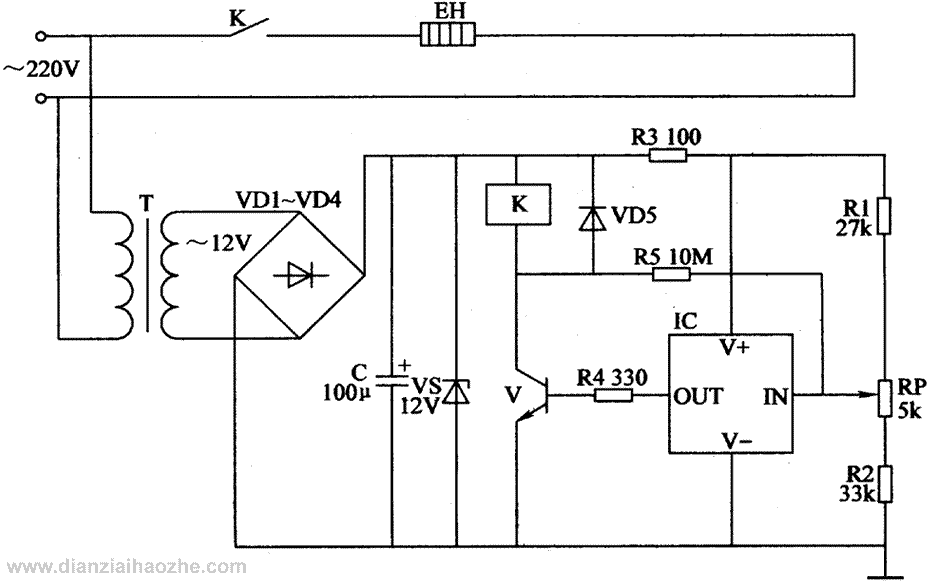

电源电路由电源变压器T、整流二极管VDl-VM、滤波电容器C和稳压二极管VS组成。
温度控制电路由电阻器Rl-R5、电位器RP、二极管VD5、温度传感器集成电路IC、晶体管V、继电器K和电加热器EH组成。
接通电源后,交流220V电压经T降压、VDl-VD4整流、C滤波及VS稳压后,为温度控制电路提供+l2V工作电源。
当恒温箱内的温度低于RP设定的控温值时,IC的OUT端输出高电平,使V导通,K吸合,其常开触头接通,EH通电开始加温。当恒温箱内的温度上升至RP的设定温度时,IC的OUT端输出低电平,使V截止,K释放,EH断电而停止加温。
以上过程周而复始,使恒温箱内温度恒定在RP的设定温度。
元器件选择
Rl-R5选用1/4W金属膜电阻器或碳膜电阻器。
RP选用小型合成膜电位器或多圈电位器。
C选用耐压值为16V的铝电解电容器。
VDl-VD5均选用1N4007型硅整流二极管。
VS选用lW、l2V的硅稳压二极管,例如1N4742等型号。
V选用S8050或3DGl2型硅NPN晶体管。
IC选用PC616型温度传感器集成电路 (使用时应放在恒温箱的中司位置)。
K选用JM-l3F型I2V直流继电器。
T选用3-5W、二次电压为I2V的电源变压器。
EH使用电热毯用电热丝,使用时先茬恒温箱的底层铺上一层保温棉垫,电热丝固定在棉垫的上面,电热丝上再铺上一层棉垫,棉垫上摆放孵化蛋。
禽蛋孵化恒温箱(三)
本例介绍的禽蛋孵化恒温箱电路采用分立元器件制作,其温度控制范围为10-60℃可用于农村家庭的禽蛋孵化。
电路工作原理

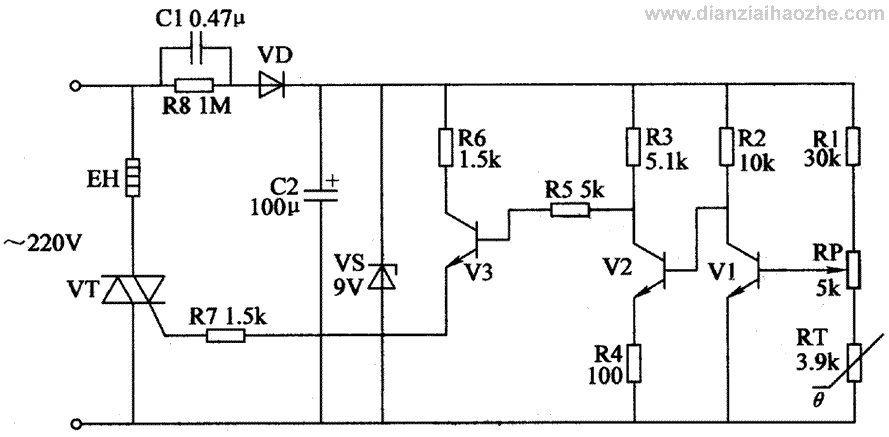

该禽蛋孵化恒温箱电路由电源电路和温度控制电路组成,如图3所示。
电源电路由降压电容器Cl、泄放电阻器R8、整流二极管VD、滤波电容器C2和稳压二极管VS组成。
温度控制电路由电阻器Rl-·R7、电位器RP、热敏电阻器RT、晶体管Vl-V3和晶闸管VT组成。
交流220V电压经Cl限流降压、VD整流、C2滤波及VS稳压后,为温度控制电路提供+9V工作电压。
恒温箱内的工作温度由电位器RP来设定。当恒温箱内的环境温度低于RP的设定温度时,Vl导通,V2截止,V3导通,V3发射极输出的高电平使VT受触发而导通,电加热器EH通电开始加温。
当恒温箱内温度达到或超过RP的设定温度时,Vl截止,使V2导通,V3和VT截止,EH断电而停止加热。EH停止加热后,恒温箱内的温度缓慢下降,当温度降至RP的设定温度时,Vl、V3和VT又导通,EH又通电开始加热。
以上过程周而复始地进行,即可使恒温箱内温度恒定在RP的设定温度值上。
