基于多普勒效应的微波感应控制开关

浏览
发布时间 2009-04-05

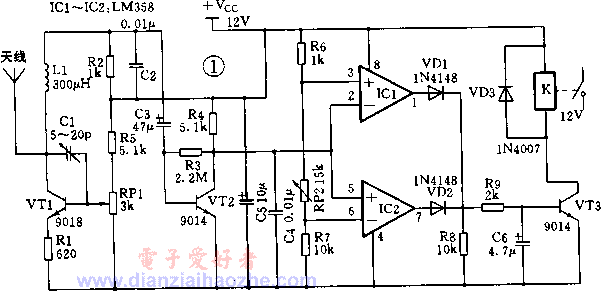

  本文介绍的微波感应控制开关基于多普勒效应,当检测到周围一定范围内有物体移动时就会触发电路工作。电路原理图如下:

多普勒效应微波感应控制开关

  电路原理

  电路中,高频三极管VT1在电容C1的正反馈作用下产生自激振荡,振荡产生的高频电磁波由天线辐射到周围空间,在天线四周产生一个立体的微波场,当有移动的物体在这个立体的空间时,物体运动所反射的电磁波就被天线接收,使VT1自激振荡的幅度和频率发生变化,这些变化经过由R2、C3组成的积分电路变成随物体移动而波动的电压,该电压经VT2放大后可以在其集电极上产生 2.5~6.7V的电压变化(电压的变化与物体移动的速度及距天线的距离成正比)。

  这个变化的电压被送至由IC1、IC2组成的双限电压比较器,无论是 VT2集电极送至IC1②脚的电位低于③脚,还是VT2集电极送至IC2⑤脚的电位高于⑥脚,IC的①脚与IC2的⑦脚都会输出高电平,这两个高电平分别经VD1、VD2整流后加在VT3的基极使之导通,进而继电器K得电吸合,对被控电路进行控制。

  元件选择

  电感L1用φ0.51mm的高强度漆包线在φ5mm的圆珠笔芯上绕5匝脱胎而成;天线采用短波收音机所用的长约15cm的金属拉杆天线。运算放大器采用LM358双运放,其他元件的参数按图示选择。安装时C1应与L1垂直。
