蚊虫、蟑螂超声波驱赶器

浏览
发布时间 2009-07-11

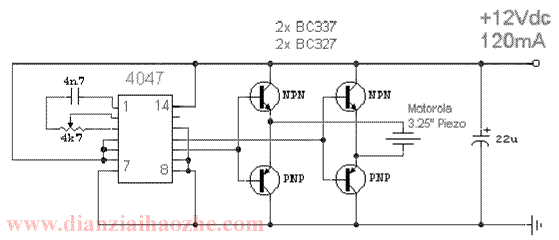

  超声波驱蚊虫器电路图如下:

超声波驱蚊器

  电路很简单的超声波驱蚊、虫、蟑螂电路。由CD4047单稳态触发器构成张弛振荡电路,通过调整4K7,使它的中心频率约在22KHz左右,再由4个晶体管组成的桥式功率输出,去推动3.25 inch Piezo发出超声波信号。超声波驱蚊器电路工作电压12V,电流约120毫安。

标签: 超声波, 驱蚊器
