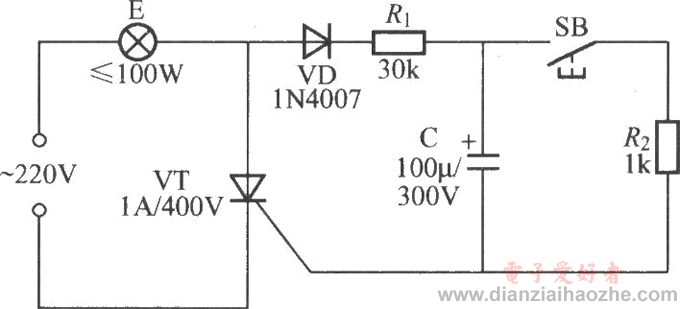

简单的220V延时灯:
当按下开关SB时,220V交流电经二极管1N4007半波整流,再经电阻R1、R2直接加到可控硅VT的控制极,使VT触发导通,电灯点亮。同时,电容C储存的电荷通过开关SB向R2释放。松开SB后,电源经VD、R1向电容C充电,其充电电流可维持VT导通,所以灯E不会马上熄灭。当C电荷充满后,可控硅关断,电灯熄灭。

简单的延时灯

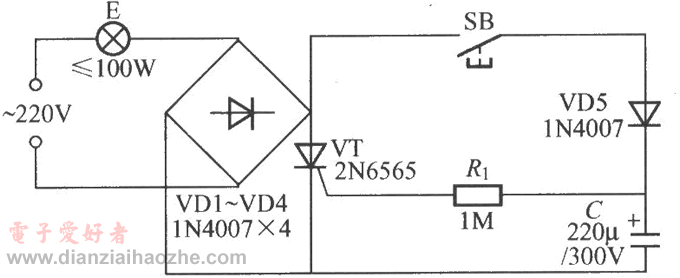

上面的电路是将电容C的充电过程作为延时时间,下图则将电容C的放电过程作为延时时间,且增加整流桥,电灯工作于全波状态。2N6565为0.8A/400V单向可控硅,控制极触发电流200μA。

简单延时灯(220V全波)
