基于可控硅原理的简易12V抢答器

最简单的抢答器

该电路可用于抢答比赛。它为每个选手设置一个抢答按钮，主考官有一个复位按钮。

当选手按钮被按下时，相应选手的灯和主灯均亮起。

电路的工作基于单向可控硅的自锁原理。

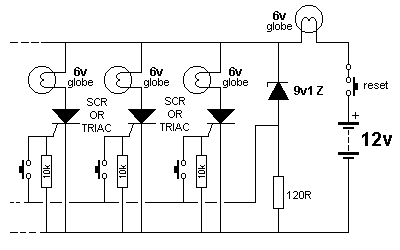

待机状态时，9.1V稳压二极管和120R电阻准备好2.9V的可控触发电压。抢答开始，有选手按下按钮，对应的可控硅导通，选手灯和主灯亮起，稳压二极管截止，其他选手按下按钮无效。直到主考官按下复位按钮，继续出题。
