升压型220V可控硅交流稳压器

浏览
发布时间 2009-05-14

  该电路采用可控硅调压原理对市电进行降压,并通过自动控制稳定于此电压,然后通过升压变压器输出稳定的220交流电。因可控硅调压是通过对交流电波形的切削来完成的,所以输出的交流电波形会有失真,对电源质量要求高的用电器不适合使用本稳压器。

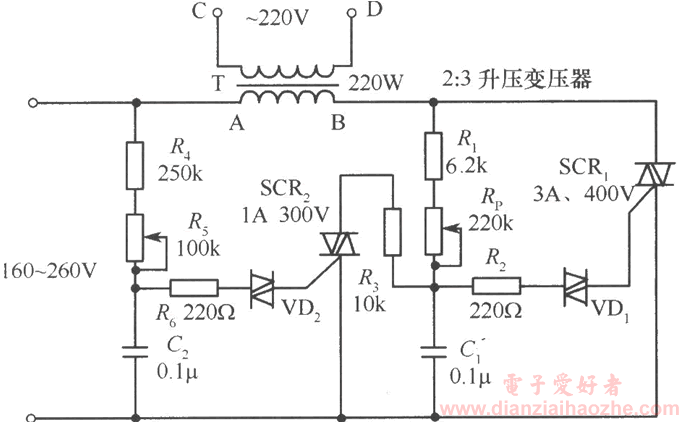

  该稳压器的电路原理如图:

升压型可控硅交流稳压器

  由双向可控硅组成交流调压电路。当市电电压小于220V时,双向可控硅SCR2控制极上的电压也随电网电压减小而降低,致使双向触发二极管VD2导通角变小,C1两端电压上升,从而使双向可控硅SCR1控制极电压升高,使输出电压上升。反之,输出电压下降,达到稳压的目的。SCR1和变压器是主要功率元件,可根据负载功率选定。
