18个LED的可调光LED灯

来源 solorb
浏览
发布时间 2014-02-24

该电路是一个可调光白色LED灯阵列,18个LED。只要输入电压高于10.5V就可以调节灯的亮度。低压差模拟电压调节器用于简单和相对高效的设计。该灯能产生足够的光线为AA阅读灯或小工作灯使用。

规格

输入电压:10.5-16V直流
输入电流:11-150mA输出12VDC

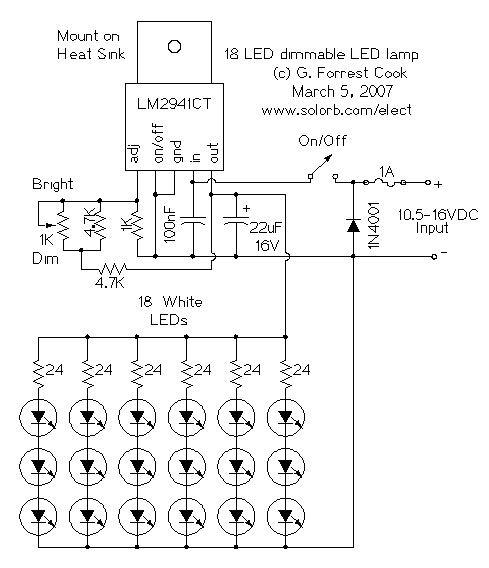

18个LED的可调光LED灯

原理

将12V直流输入电压通过1A保险丝和通/断开关送入电路。该1N4001二极管充当极性反接保护。如果反向极性通电,保险丝会熔断,电路的其余部分将受到保护。功率被发送到LM2941CT稳压集成电路。该稳压器被连接到产生一个电压范围从5.5V(暗淡)到8.3V(明亮)。

横跨1K亮度调节电位器的4.7K的电阻产生的非线性亮度调节来补偿眼睛的对数亮度感知的响应。这些LED被组织在6×3阵列中,24欧姆限流电阻串联在每列。这种安排限制了最大电流通过每个LED组20mA左右。

使用

连接直流输入端子12V的电源,诸如12V的铅蓄电池。请务必遵守正确的极性。打开电源开关,调节亮度调整为所需的亮度。

配件

1X LM2941CT低压差稳压器
1X的铝制散热片
1X 1A直流额定熔断
1X直流开关
1X 1N4001二极管
2X 1K 1/4W电阻
2X 4.7K 1/4W电阻
6X 24欧姆1/4W电阻
1X 1K线性电位器
18X 5mm白光LED灯,20mA最大
1X 22UF 16V电解电容
1X 25V 100nF的电容
