LM317驱动两个3瓦白光LED灯

来源 solorb
浏览
发布时间 2014-02-25

该项目涉及构建一种高效节能的双3瓦白光LED灯,运行在12VDC电流为700mA。该灯是用于间接的室内照明用。所产生的灯光不闪烁,并有调节亮度(从11V到最大工作电压)。

规格

额定工作电压:12V DC
额定工作电流:700毫安
最大工作电压:16V DC
功耗(12.0V):8.4W
调光最小电压:11V DC

白光LED电压:3.7V DC(单个)
白光LED的输入功率:2.59 W(单个)
整个稳压器的电压,当电流变为可调:3.3V DC

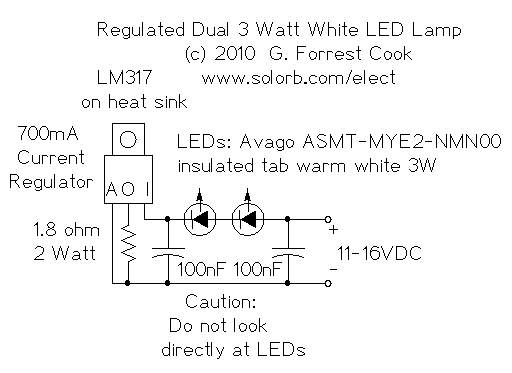

LM317驱动两个3瓦白光LED灯

原理

灯被连接为一个电流回路,该回路包括电源、LED灯串和700 mA的电流调节器电路。LM317和1.8欧姆5瓦电阻器充当一个电流调节器,以限制到700毫安的回路电流。两个100nF的电容绕过LM317 IC。

使用

此电路连接到一个12VDC电源或其他电源,如太阳能充电的铅酸电池。请务必遵守正确的极性。LED光亮度很高,不要直视它。额定电压为12VDC和1安培以上的开关模式电源是最节能的方式。

配件

1X LM317 TO-220外壳1A可调稳压器
1X 1.8欧姆5W的电阻
2个100nF的35V或更高电容
2个700毫安、3.7V暖白光LED

标签: LM317, LED灯
