中国产怀旧晶体管制成12伏5瓦的放大器

这种分立元件放大器采用10个三极管和5个二极管。它可以提供5瓦功率到4欧姆扬声器，或者3瓦功率到8欧姆的扬声器。它使用从1970年到1980年由中国生产的晶体管制成。

这是一种通用放大器，设计用于收听广播和MP3。它可以是电池供电，因此，它可以防止噪声从电网扰乱短波接收，并且可以是便携式设备。它具有完全独立设计，怀旧的晶体管，低失真和噪声，DC耦合，以及足够一般应用的功率。

输入级
输入级由Q1到Q5和3个二极管。差分对由Q1，R3，R4，D3，D4和D5施力。该偏置电流被设置为1毫安。Q4和Q5形成的电流镜作为有源负载的差分对，并输出取出单端从Q2的集电极。输入级的开环增益为60dB以上。

第二阶段
Q8作为一个共发射极放大器驱动输出级。由Q6和Q7形成电流镜同时服务偏置电流源和有源负载Q8。第二级的开环增益是大约40分贝。Q6和Q7安装在一起的蓝色管内，以提供热补偿给对方。

输出级
所述互补配对BD139/140由D1，D2，和R10偏置。调节R10的值可以得到所需的静态电流。R13和R14防止热失控的互补对的。在输出端的直流电压始终是半电源。

反馈
该反馈网络由R6，R5，C3和C4。的总增益大约为R6至R 5的比值。C4提供了超前补偿; C3提供直流阻塞。

频率响应
截止频率是在其上端由C2，R5和C4，并在由C1，C3和C5的下端确定。

功率
电源电压12V，5W一个4欧姆扬声器，3W为8欧姆扬声器。

频率响应

一个非常平坦的带宽。中频段的增益约33分贝。

怀旧晶体管

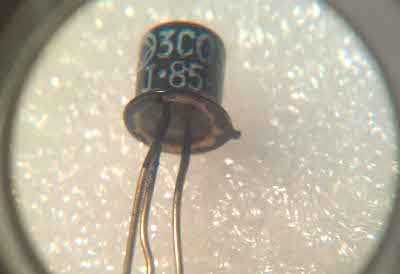

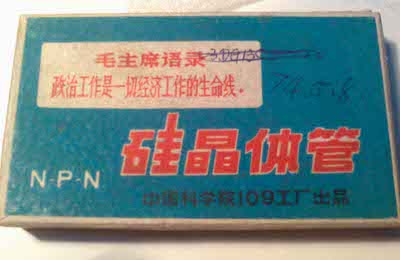

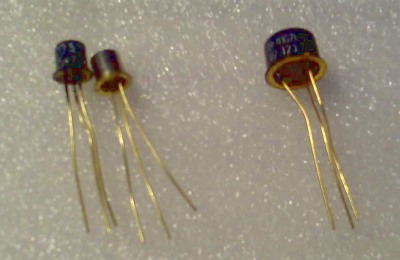

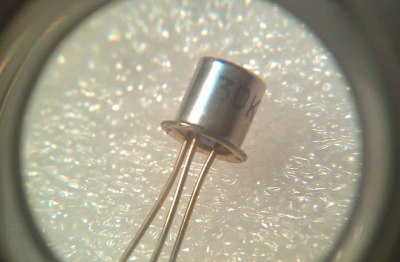

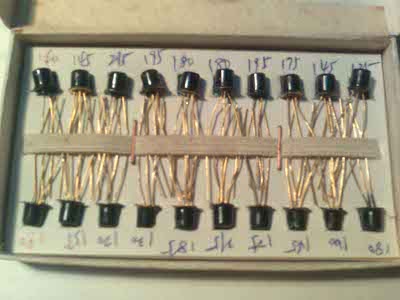

Q1至Q8都是金属封装的三极管，在20世纪70年代和80年代在中国生产的晶体管。这些晶体管今天已不再生产。在那些日子里，很少有人关心晶体管在中国的生产成本，其中一些晶体管的引脚甚至进行了镀金处理。这些晶体管的性能是不错的，虽然他们的β值通常不会超过130，其漏电流通常小于1μA。

替代晶体管
所有的老式晶体管可通过现在相应型号代替。Q1〜5和Q8可以通过TO-92或TO-18晶体管取代; Q6，Q7可以通过TO-220或TO-39晶体管或BD139更换。

该放大器是一个反馈系统，将尝试本身稳定，从推荐值偏差不会对性能有显著影响，为这个特殊的电路，至少它是无法检测的耳朵。换句话说，这不是重要的是什么类型的晶体管的使用。

对于那些谁坚持认为我应该推荐当代各类晶体管，我宁愿2N2222，2N2907或BC550，BC560为Q1〜Q5和Q8，和BD139为Q6，Q7。请注意该配对的。

有一件事是非常重要的：Q6和Q7必须相互紧密热接触！

静态电流为100〜500毫安，并且有非常小的失真在此值。你可以使用一个较大的静态电流，提供有一个大的散热器。调节R11将产生所需的静态电流和R11的值必须通过实验来确定。我建议使用一个电位器来调整静态，然后更换一个电阻。
