良好性能的音频前置放大器

来源 zen
浏览
发布时间 2014-05-06

两个三极管构成的二阶段音频前置放大器,具有非常良好的性能。

规格
电源:12伏特
电流:1.6毫安
增益:27分贝
带宽:9HZ到127kHz,-3dB
输入阻抗:99.3K(1KHz)
输出阻抗:127欧姆(1kHz)
噪音:760uV(1Hz到10MHz)
总谐波失真:0.11%(6V峰峰值1KHz)
信噪比:107分贝(1KHz)

良好性能的音频前置放大器

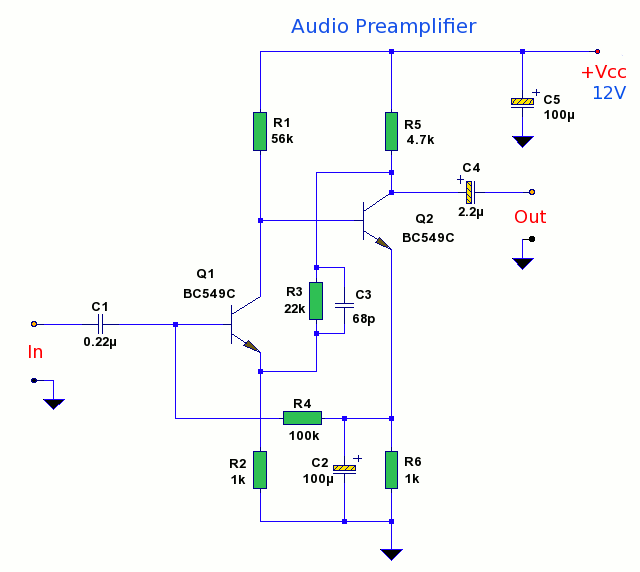

此前置放大器有两个直接耦合共射极阶段,采用串联电压反馈。该电路具有高输入阻抗,低输出阻抗,电压增益可以单独设置,并具有低噪音和良好的信噪比。

一段时间,考虑电路不用R3和C3。Q1工作在共发射极,其集电极电压直接耦合到Q2,并设置偏置Q2。输出取自负载电阻R5。Q2的发射极电压加在R6,发射极电压是用来经由R4供给偏置Q1基极。这种反馈提供了电路的直流稳定。Q1是在215uA的低集电极电流工作,低噪音。这两个阶段的综合增益高,大约60分贝。

加入R3和C3的设置,从Q2集电极额外的反馈环路到Q1的发射器。R3取Q2的集电极电压并将其反馈回至第一阶段。这是串联电压反馈和设定电路的总增益:

Av = 1+R3/R2

若R1=1K和R2=22,这个前置放大器具有23倍的电压增益27.2分贝。
