正弦波发生器,文氏桥振荡器

来源 zen
浏览
发布时间 2014-05-08

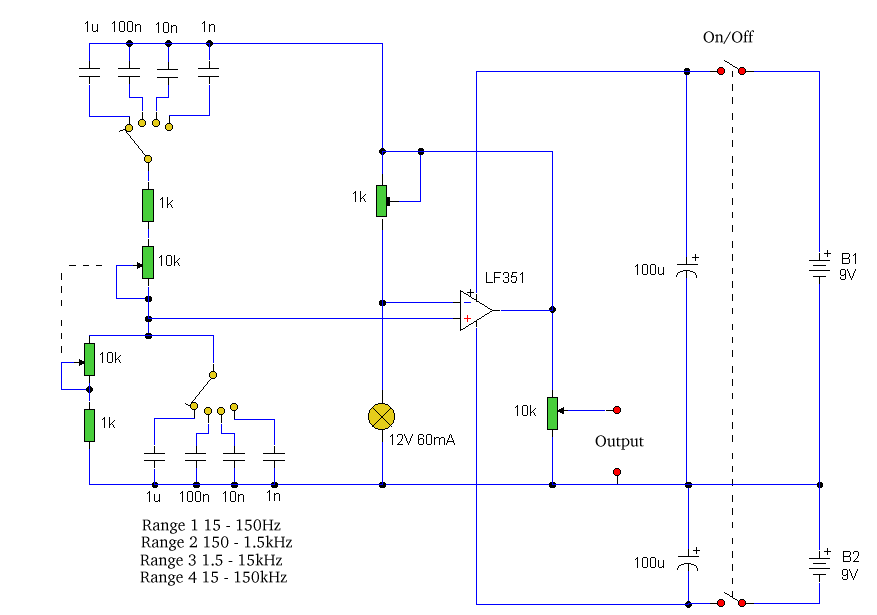

使用一个运算放大器覆盖15Hz到150kHz的频率范围在四个经典的文氏桥振荡器切换步骤。

正弦波发生器,文氏桥振荡器

两个条件的正弦振荡器存在。再生或正反馈,以及统一的闭环增益。在维也纳反馈电路的损耗,是这样的,放大器的开环增益也必须超过3。

在这个电路中的增益是由一个场效应管型的运算放大器提供的。我已经使用一个LF351,这可能是难以得到的,但TL071CN或TL081CN可用于与具有较快的旋转速度比LF351。文氏网络是电阻和电容的并联组合,串联一个串行RC网络。回馈是从运算放大器的输出应用,到SERAIL RC输入和继续。稳定是必需的,以防止其它不受控制的振荡从建立和变得不稳定。

稳定性和失真
有稳定维恩型振荡器的两种常见的方法。与NTC在反馈回路中的分流腿反馈回路或白炽灯泡(具有正温度系数)的串联支路A热敏电阻。这里所用的灯泡是一个6V60毫安类型Maplin杯代码BT99H。12伏的灯泡额定60毫安或40毫安也将正常工作。反馈装置的工作原理如下。作为一个灯泡加热的灯丝电阻增大。这会降低放大器的总增益,作为输出信号被反馈到input.Similarly,如果输出振幅减小出现在灯泡中的信号将是更小,它的灯丝电阻会下降,增益将增加。因此,稳定的输出振幅就产生了。1K的预设调整为最小的失真。需要注意的是分裂用品的使用和联动10K电位器控制频率,10:1的范围内。
