FM立体声发射器,采用BA1404芯片

来源 zen
浏览
发布时间 2014-05-08

这是一个小的立体声调频发射器,输出频率在88到108MHz的FM频段,发射机可以由电池供电,也可与此页面上的低压电源使用。

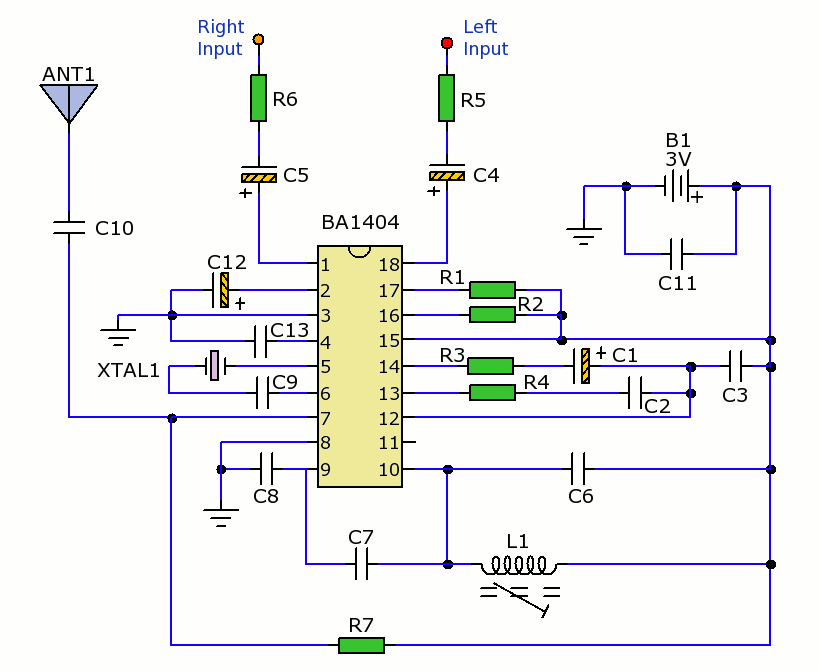

FM立体声发射器,采用BA1404芯片

该电路是基于调频发射芯片BA1404,最大电压不应超过3V。该IC消耗约500mW的功率(这不是射频输出功率,是电源功率消耗)。射频输出功率为500mW的典型值,但范围取决于天线耦合和效率,环境和天线的大小。一个小的可伸缩鞭​​状天线有百米以上的预期距离。

发射器零件清单
R1,R2 27K
R3 5.6K
R4 150K
R5,R6 22K
R7 220R
C1 10uF
C2 220P
C3 1N
C4,C5 10u
C6,C7,C8,C9,C10 10p
C11,C13 1N
C12 10U
L1 3.5圈,18 SWG
XTAL1 38kHz的晶体振荡器

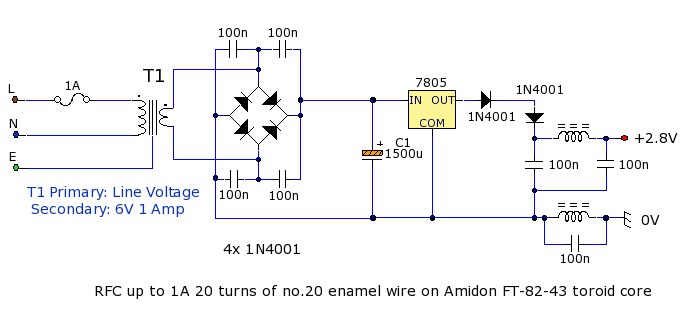

简单的低电压电源
一个简单的低压电源,建议如下。输出是从7805 1安培稳压器IC。输出电压由两个串联连接的1N4001二极管进一步降低。每个正向传导下降约1.1V。使用3个1N4001二极管串联连接可减少功率输出。

FM立体声发射器,采用BA1404芯片

该输出是由两个RFC滤波扼流圈RFC1和RFC2。这些应该是20转18或20SWG线,在FT82-43内核。
